Як розрахувати дренаж на ділянці

Як відомо, перед початком будь-яких будівельних робіт необхідно скласти план і розрахувати параметри всієї конструкції. Тільки при правильних розрахунках побудоване вами спорудження буде функціонувати на всі 100%. У цій статті піде мова про те, як розрахувати дренаж на ділянці перед початком будівництва.

Вибір дренажу і його схема

Справа в тому, що існує два види дренажу: поверхневий і глибинний. Перед розрахунком визначитеся, який вид дренажу ви будете будувати.

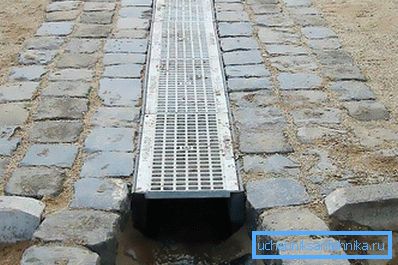

• Поверхневий дренаж розрахований на збір дощової і талої води. Тому, якщо вам достатньо такої системи, приступайте до зображенню схеми розташування зливних жолобів та водоприймальних колодязів. Жолоби повинні бути розташовані по всьому периметру ділянки, де потрібно збирати стічну воду з твердих поверхонь: асфальтовані доріжки, майданчики, водостоки з даху будівлі. Ухил жолобів розраховується, як і при укладанні каналізації - 2 см на 1 м погонний. Накресливши схему дренажу і розрахувавши ухил, приступайте до будівництва.

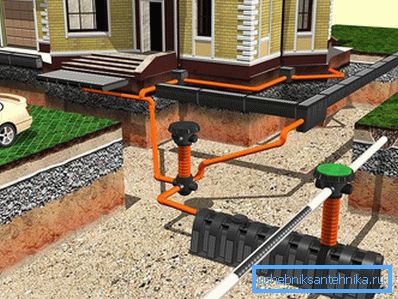

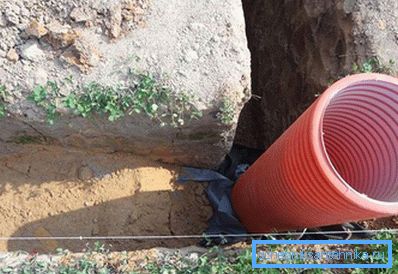

• Глибинний дренаж призначений для відводу з території не тільки дощових і талих вод, а й постійно залягають на невеликій глибині грунтових вод. Якщо немає можливості відвести дощову воду за межі ділянки, то в глибинний дренаж можна врізати водостоки з дахів будинків. Починаючи складати схему дренажу, враховуйте цей нюанс. Розрахунок цього виду споруди набагато складніше. Дренажна труба має пролягати по всьому периметру будівель, але не ближче 3 м від стіни. Як ви зрозуміли, мета глибинного дренажу - перехопити всі грунтові води і не дати їм просочитися в підвальне приміщення будинку.

Отже, з розрахунком поверхневого дренажу все зрозуміло, а ось розрахунок глибинного дренажу ми розглянемо докладніше.

Розрахунок глибини дренажу

Намалювавши схему розташування глибинного дренажу, необхідно перейти до більш важливим розрахунками. У розрахунок дренажу необхідно включити правильну глибину його укладання.

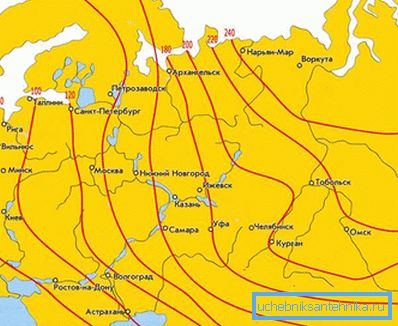

1. Перший фактор, що впливає на глибину укладання дренажу - це глибина промерзання грунту. Як ви розумієте, якщо дренаж замерзне взимку, то під час весняної відлиги він не зможе зібрати талі води і відвести їх від будівлі. Забиті льодом дренажні труби будуть дуже довго відтавати, що зведе функціональність дренажу до нуля. Враховуйте і той факт, що сніговий покрив виконує функцію утеплювача. Отже, вираховуючи глибину укладання труб, беремо глибину промерзання грунту (для кожного регіону вона різна) і віднімаємо від неї: для діаметра труби, що укладається до 500 мм - 300 мм, для труби від 500 мм і вище - 500 мм. Наприклад, глибина промерзання становить 1500 мм. Дренажну трубу будете укладати діаметром 200 мм. Робите розрахунок: 1500 - 300 = 1200. Це і буде глибина вашого дренажу.

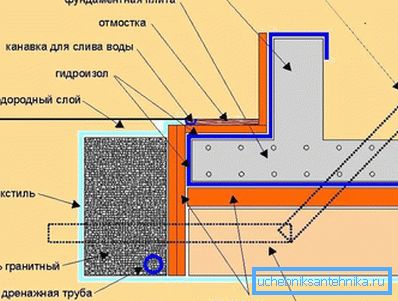

2. Другий фактор, що впливає на глибину укладання дренажу - це глибина фундаменту споруди. У цьому розрахунку нічого складного немає. Береться глибина фундаменту, і від нижньої подушки додається 500 мм. Така глибина розраховується для перехоплення ґрунтових вод під час весняного паводку.

Ось, виходячи з цих двох розрахунків, береться найбільше значення, яке і вказує на глибину укладання дренажу.

Розрахунок ухилу дренажу

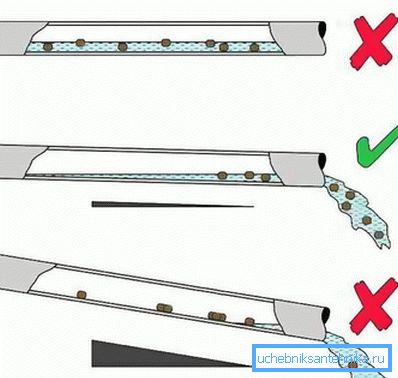

Ви розрахували місце, де буде проходити дренаж і глибину його укладання. Але щоб він правильно функціонував, труба повинна лежати під ухилом від верхньої точки в бік зливу. Ухил розраховується так само, як і для поверхневого дренажу та каналізації 1-2 см на 1 м погонний. Для правильного розрахунку ухилу всієї магістралі можна виконати деякі обчислення:

1. Від верхньої точки дренажу (зазвичай вона знаходиться на розі будівлі) вимірюєте довжину траншей, викопаних уздовж 2-х, що сходяться на розі сторін будівлі. Наприклад, траншеї по 9 метрів.
2. Додаєте їх, і у вас виходить загальна довжина траншеї - 18 м. Вимірюєте відстань від будівлі до нижньої точки зливу, якою є водозбірний колодязь.
3. Наприклад, нехай буде 10 м. Додаєте два числа: 18 + 10 = 28.
4. У вас вийшло загальна відстань від верхньої точки дренажу, до найнижчої точки зливу, і воно становить 28 м.
5. Якщо для розрахунку перепаду між двома точками береться 1% від відстані, то він становить 0,28 м. Іншими словами, різниця в розташуванні верхньої точки дренажу, і нижньої точки зливу буде 28 см.

Виходячи з цих розрахунків, виконуєте ухил вашого дренажу.

Розташування колодязів

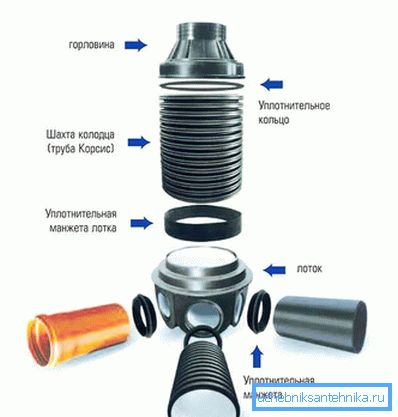

Для виконання технічного обслуговування дренажу, необхідно передбачити оглядові колодязі. Тому розраховуючи схему глибинного дренажу, розрахуйте необхідну кількість колодязів і їхнє місце розташування.

Дренажний колодязь повинен знаходитися на повороті, але не далі 20 метрів від повороту дренажу, а на рівній ділянці - через кожні 30-40 метрів. Водозбірний колодязь розміщуйте в найнижчій точці з урахуванням зручного зливу води в яр або відкачування дренажним насосом.

Виконавши правильно всі розрахунки по будівництву дренажної системи, ви можете бути впевнені в її якості і довговічності.
