Каналізація своїми руками: будуємо локальні очисні споруди

09-01-2018
Зовнішня каналізація

З чого може бути побудована каналізація своїми руками? Чи важко організувати повну або часткову утилізацію стічних вод там, де немає общесплавной каналізаційної системи? Які матеріали і конструктивні рішення можна використовувати? Давайте розбиратися.

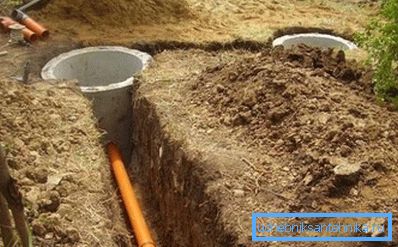

Ми побудуємо свою каналізацію, з відстійником і повною утилізацією стоків.

Дозвольте представити: септик

А ось вам, шановний читачу, історія з перших рук.

Пару років назад автор цих рядків купив будинок. Гарний, затишний, з чудовим краєвидом з вікон, але на солідному відстані від найближчого каналізаційного колодязя.

Проблема утилізація стоків була вирішена попереднім власником найменш витратним на стадії будівництва способом: у дворі був відкритий котлован з бетонними стінками і частково перфорованим дном. Дно було порядком замулене, тому менша частина води фільтрувалася в супіщану грунт, велика частина - потребувала примусової утилізації.

Зауважте: забруднення ґрунтових вод неочищеними стоками - діяння протизаконне і кримінальне. Цей факт ентузіазму теж не додавав.

Вартість виклику асенізаційної машини виявилася досить значною: позбутися від кубометра стоків було рівно в 10 разів дорожче, ніж отримати куб чистої питної води. Дійсно, вигрібна, або каналізаційна яма своїми руками будується легко; однак на стадії експлуатації вона виявляється зовсім не дешевою.

Рішення було знайдено досить швидко. Ним став септик: колишня яма після очищення від мулу перетворилася в фільтруючий колодязь; ємність відстійника була встановлена ​​в розрив стічної труби. За минулий з моменту монтажу рік необхідності в асенізації не виникало; думається, відстійник потребують чистки через два-три роки.

Ви заінтриговані? Тоді давайте повернемося трохи назад і познайомимося з пристроєм септика.

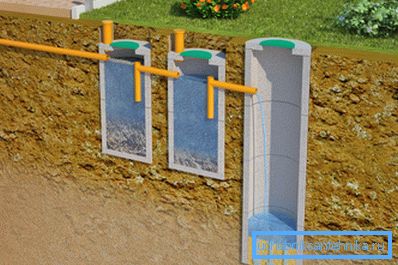

Схема двокамерного септика з фільтруючим колодязем.

Принцип роботи

В основі роботи найпростішого однокамерного септика лежить принцип гравітаційної сепарації стоків.

За гучними і незрозумілими словами ховається донезмоги простий механізм:

  1. Стічні води потрапляють в ємність, розмір якої попереджає значні збурення вмісту. Там вони відстоюються: суспензії осідають на дні у вигляді мулу; легкі фракції збираються на поверхні. В середині залишається порівняно чиста вода.
  2. Через особливої ​​форми перелив, що відбирає воду нижче рівня поверхні, відстояна вода надходить на ґрунтову доочистку. Простіше кажучи - вбирається в грунт на деякій глибині, тим самим запобігаючи поширенню запахів. Для цієї мети споруджується фільтруючий колодязь або поле фільтрації.

Оскільки стоки складаються з води на 98 - 99%, очищення відстійника потрібно вкрай рідко. Коли цей момент настає, ви можете скористатися послугами асенізаторів, а можете самостійно перевантажити його вміст в компостну яму і після переробки використовувати як добриво.

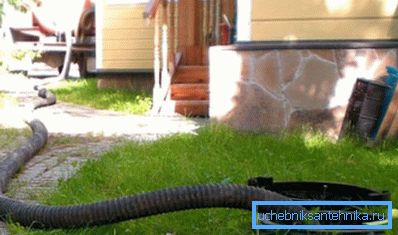

Очищення септика потрібно не частіше одного разу на рік.

розрахунок

Щоб будувати каналізацію своїми руками, потрібно знати розміри майбутньої споруди.

Які саме параметри нам важливі?

  • Ємність відстійника.
  • Змочують поверхню грунту в колодязі або поле фільтрації.

відстійник

Цікавить нас інформація міститься в СНиП 2.04.03-85, який регламентує пристрій каналізаційних мереж. Мінімальний обсяг залежить від середньодобового обсягу стоків.

Середньодобовий обсяг стоків, м3 Мінімальний обсяг відстійника (відстійників) септика
менше 5 3 добових обсягу стоків
5 і більше 2,5 добових обсягу стоків

Звідки взяти цей самий обсяг?

Якщо у вас встановлений водолічильник, все просто: кількість стічних вод буде з мінімальною похибкою відповідати зміни його показань за звітний період.

За відсутності приладу обліку доводиться виходити з санітарних норм, згідно з якими витрати води оцінюється в 200 літрів на добу на члена сім'ї.

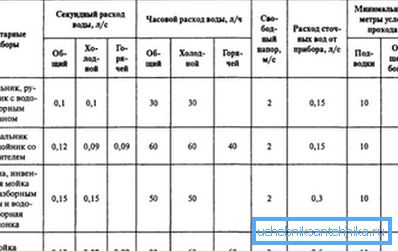

Дані по витраті води сантехнічними приладами.

До речі: регулювання бачків і примусове обмеження напору в змішувачах без шкоди для комфорту скорочують споживання води вдвічі.

Так, для сім'ї з двох чоловік розумним мінімумом обсягу відстійника буде 200х2х3 = 1200 л.

Утилізація очищених стоків

Для фільтруючого колодязя або поля фільтрації важливий не обсяг, а площа вбирає поверхні. Вона визначається типом ґрунту:

Грунт Вбирання, л / добу
глина 10-12
суглинок 20-25
супісок 40-60
пісок 80-100

Оскільки при наповненні колодязя або траншеї вода буде змочувати не тільки дно, але і стінки, їх площа теж враховується. Так, для добового обсягу стоків в 400 літрів на супіщаних грунтах необхідна вбирає поверхню приблизно в 400/50 = 8 м2, що відповідає заповненому водою кубічному котловану з довжиною стінки 1,26 м.

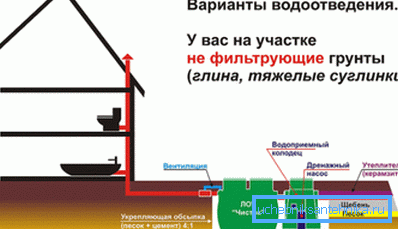

Можливе рішення для грунтів з низькою всмоктуючою здатністю.

загальні моменти

Ряд технічних проблем і їх рішень буде загальним для будь-якої конструкції септика.

  • Перелив в відстійнику зазвичай являє собою вертикально орієнтований трійник. Нижній відведення відбирає воду нижче поверхні, не даючи кірці потрапити в перелив; верхній відведення служить для вентиляції фільтруючого колодязя і прочищення.
  • Інструкція з організації вентиляції, до речі, проста донезмоги: досить вивести з верхньої точки каналізаційної системи фановий відведення на дах і забезпечити його дефлектором.
Найпростіша схема вентиляції.
  • І довговічність, і ціна пластикових каналізаційних труб не залишають чавунним ніяких шансів. Єдине достоїнство чавуну - механічна міцність - затребуване хіба що при укладанні труби без лотка під жваву дорогу.
  • Для різання пластикових труб можна використовувати ножівку по металу або, що зручніше, болгарку з ріжучим кругом по металу або каменю.
  • Після нарізки за місцем складання каналізаційних труб своїми руками починається із зняття фасок зсередини і зовні. Зовнішня фаска полегшить з'єднання; всередині потрібно прибрати задирки, які згодом можуть стати причиною постійних засмічень.
  • Ухил для найбільш ходового типорозміру каналізації - 110 мм - становить 2 см на погонний метр. І збільшення, і зменшення ухилу збільшить ймовірність засмічень.
  • Мінімальна відстань від фундаменту до відстійника, закладене в уже згаданий СНиП 2.04.03-85, дорівнює 5 метрам. Фільтруючий колодязь повинен бути віддалений від будинку на 8 м, поле підземної фільтрації - на 15.
  • Труби та ємності закладаються нижче рівня промерзання грунту.

Корисно: там, де це неможливо, ситуацію рятує гріючий кабель. Краще -саморегулірующійся: знижуючи потужність під час відсутності заморозків, він забезпечує цілком реальну економію електроенергії.

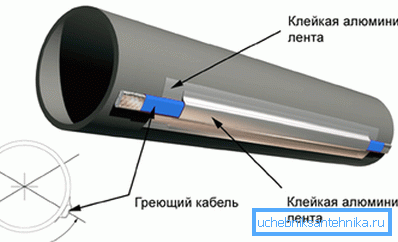

Обігрів каналізації.

матеріали

Традиційне рішення для септика - спеціалізована поліетиленова ємність. Поряд з нею може бути використана більш тонкостінна і, відповідно, дешева ємність для питної води. Саме таким шляхом пішов автор.

Що ще можна використовувати при будівництві?

Наведемо кілька прикладів.

  • Каналізація з бочок своїми руками споруджується в основному на дачі, де щодобовий обсяг стоків зовсім невеликий. Дві-три бочки з'єднуються послідовно; для герметизації їх стиків з трубами використовується силіконовий герметик.

Остання з бочок встановлюється дном вгору на підсипку з щебеню і стає фільтрує колодязем. Зворотне засипання цієї бочки виконується тією ж щебінкою, що забезпечує ефективний дренаж.

Бочка в ролі фільтруючого колодязя.
  • Каналізація з еврокуба своїми руками монтується аналогічно. Нюанс: маса грунту може зім'яти тонкий пластик еврокуба при засипці. Проблема вирішується використанням для засипки піщано-цементної суміші в пропорції 1: 5; ємності засипаються наповненими водою з пошаровим трамбуванням.

Схопившись при зволоженні, суміш піску та цементу утворює навколо відстійників міцний саркофаг.

  • Каналізація з покришок своїми руками являє собою, якщо бути точним, чи не септик цілком, а фільтруючий колодязь. Старі шини не дають обсипатися ґрунтовим стінок.

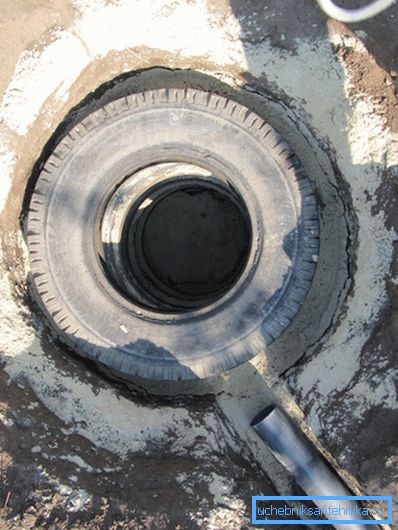

На цьому фото - фільтруючий колодязь зі старих покришок.

висновок

Нами перерахована лише невелика частина можливих рішень. При наявності базових будівельних навичок септик можна спорудити буквально з будь-яких підручних матеріалів - було б бажання.

Кілька цікавих ідей читач знайде в відео в цій статті.

Успіхів!
