Монтаж каналізаційних колодязів

Каналізаційна система складається не тільки з трубопроводу, а й з колодязів. Принцип їх монтажу практично однаковий, але всі вони можуть виконувати різну функцію. Для будівництва колодязя використовують різні матеріали: залізобетонні кільця, цегла, шлакоблок, металеві та пластикові ємності, автомобільні покришки. Взагалі, кожен господар використовує той матеріал, який є під рукою. Але щоб система добре працювала, треба правильно виконати монтаж каналізаційних колодязів, щоб виконувати всі норми будівництва.

Різновид і правила монтажу колодязів

Кількість і різновид встановлюються колодязів залежить від виду каналізації, її протяжності, перепадів, поворотів.

Порада! У каналізації, використовуваної тільки під слив з ванної і умивальників, досить встановити оглядового і фільтруючий колодязь. Якщо на трубопроводі буде перепад або поворот, то в цьому місці встановлюється перепадні колодязь або поворотний, відповідно. Тоді оглядовий колодязь можна не встановлювати, а поєднати з одним з них.

В системі каналізації, де слив з унітазу і ванною буде виконуватися по одному трубопроводу, першим встановлюється колодязь-відстійник. У ньому твердий осад буде осідати на дно, а вода через перелив потраплятиме в фільтруючий колодязь. З фільтруючого колодязя очищена вода через перелив потрапляє в третій колодязь - дренажний. З третього колодязя чиста вода буде відводитися в певне місце або викачуватися насосом. Установка цих трьох колодязів обов'язкове, плюс до них може додатися поворотний або оглядовий колодязь.

Розташування колодязів

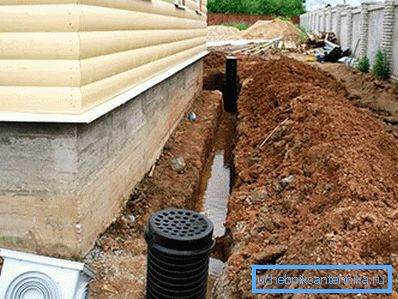

1. Оглядові. Перший колодязь встановлюється на виході каналізації з будівлі, не ближче 3 м від фундаменту, але не далі 12 м. В системі великої протяжності колодязі встановлюються через кожні 15 м.

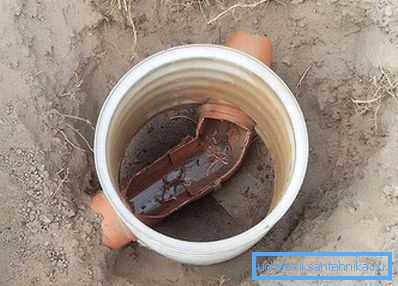

2. Поворотні. Такі колодязі схожі з оглядовими, тільки їх установка виконується нема на певній відстані, а на всіх поворотах трубопроводу. І якщо оглядовий колодязь виявляється встановлений поряд з поворотним, то його можна прибрати.

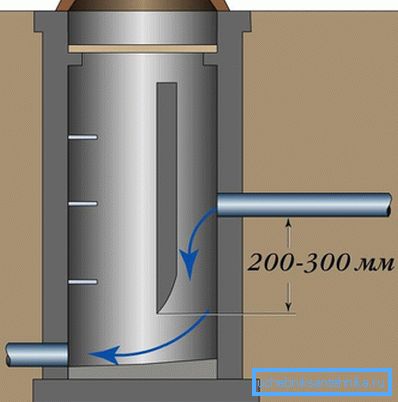

3. Перепадні. Каналізація, що проходить через складний рельєф місцевості, в деяких місцях може мати перепади. У такій точці з'єднання встановлюється перепадні колодязь. У дуже довгих трубопроводах швидкість злитої води збільшується і може викликати прорив системи. Тут точка перепаду виконає рятувальну функцію гасіння швидкості потоку води.

Всі розглянуті каналізаційні колодязі розрізняються пристроєм дна. У дренажних колодязях дно не бетонується, а засипається фільтрує, через який йде чиста вода. Всі інші колодязі мають горизонтальне бетонне дно, тільки для відстійників дно бетонується в вигляді конуса, або під нахилом. Установка корпусу колодязів практично однакова, хоча і існують деякі нюанси через відмінності матеріалів.

монтаж відстійників

За конструкцією відстійники поділяються на вертикальні і горизонтальні. Їх монтаж істотно різниться.

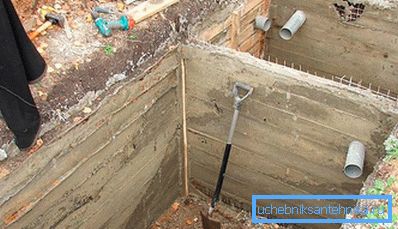

горизонтальна конструкція

Для побудови горизонтального відстійника в основному використовують залізобетон. За формою колодязь нагадує прямокутник з перегородками для камер (в основному їх дві). Камери збирають тверді накопичення у вигляді осаду на дні. Верхній край встановленого відстійника знаходиться в грунті але лише на 60 см, а рівень води в камері не повинен досягати поверхні 40 см. Осадових дно заливають бетоном під нахилом.

вертикальна конструкція

Монтаж вертикального відстійника виконують із залізобетонних кілець, а дно бетонується в вигляді конуса. Потрапили в таку конструкцію нечистоти залишають тверді частинки на дні, а рідина, змінюючи напрямок руху, потрапляє в зливну трубу. По висоті бортів переливного каналу поплавком регулюється рівень води.

Розмір осадового дна будують з розрахунку 0,8 л осаду на 1 людину в добу. У осадової частини повинен поміститися осад процесу життєдіяльності всіх проживаючих людей в приміщенні за дві доби. Надалі він зливається через 200 мм трубу, встановлену внизу відстійника.

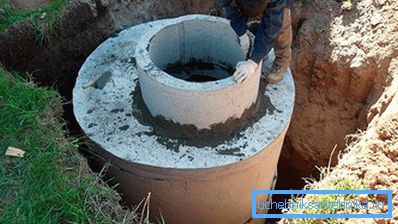

Порада! Монтаж залізобетонних кілець або панелей виконується в викопаний котлован за допомогою автокрана. Всі стики герметизують цементним розчином, а стінки покривають шаром гідроізоляції. Зверху накривають бетонною плитою з люком.

Монтаж дренажного колодязя

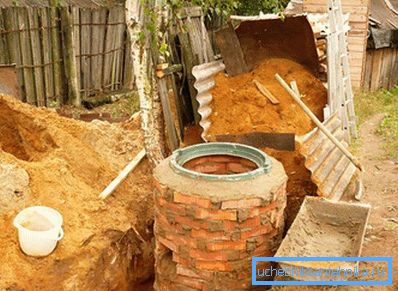

Дренажні колодязі встановлюються аналогічним способом монтажу кілець. Їх можна замінити цегляною кладкою, шлакоблоком. Єдина відмінність в тому, що його встановлюють не на бетонне дно, а на фільтруючу подушку. Вона складається з шару піску, суміші піску з гравієм і третій шар - крупний щебінь. Товщина кожного шару від 15 до 25 см.

Монтаж інших колодязів

Оглядові, перепадні і поворотні колодязі встановлюються як з бетонних кілець, так і з цегли, шлакоблоку, бочок та інших підручних матеріалів. Горизонтальне дно заливається бетоном товщиною 15 см, а всі стіни покриваються гідроізоляцією.

Ознайомившись зі статтею, ви дізналися різновиди колодязів, і де вони повинні встановлюватися. А основна робота для монтажу всіх видів колодязів практично однакова: викопуєте котлован, бетоніруете дно або насипаєте фільтрує подушку, будуєте стіни, покриваєте їх гідроізоляцією, накриваєте плитою з люком, обсипати землею. Більшість робіт можна виконати своїми руками, а для монтажу бетонних кілець або панелей доведеться скористатися послугами автокрана. Для великого обсягу земляних робіт, краще використовувати екскаватор.
