Навіщо потрібна кабельна каналізація і як вона прокладається

Для простого обивателя таке поняття як кабельна каналізація звучить досить дивно. Насправді ж слово «каналізація» означає лише тунелі, призначені для прокладки кабелів. Далі ми детальніше розглянемо, навіщо використовують таку каналізацію і як вона виконується.

Що таке каналізація для кабелів і навіщо вона потрібна

Як не складно здогадатися з назви, каналізація для кабелів розташовується під землею.

Це рішення дозволяє прибрати з міського ландшафту:

• Телефонні лінії;
• Електричні дроти;

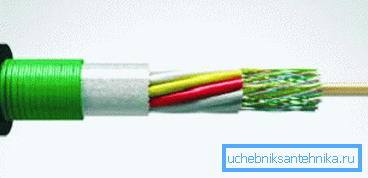

• Оптоволоконні кабелі тощо.

Серед достоїнств прокладки комунікацій в спеціальній каналізації, можна виділити наступні моменти:

1. Каналізація захищає дроти від:

• впливу вологи;
• перепадів температур;
• електромагнітних впливів;
• сильних поривів вітру, ударів блискавки і інших природних явищ.

1. Забезпечує доступ до комунікацій в будь-який час, що може знадобитися для перевірки, ремонту або заміни мережі.
2. Дозволяє виконувати монтаж нових ліній, не порушуючи цілісність дорожнього покриття.
3. Дозволяє прокладати розгалужену мережу зв'язку незалежно від розташування наземних споруд і змін рельєфу.
4. Є можливість прокладати дроти не тільки горизонтально, але і вертикально, наприклад, в багатоповерхових будинках. А при необхідності можна прокласти мережу навіть під водою.

Звичайно, каналізація для кабелів складається не тільки з тунелів, а й ряду інших елементів, таких як оглядові і кутові колодязі, колектори, та ін. Ці елементи призначені не тільки для виконання ревізії та ремонтів, а й відводу з системи випадково потрапила води.

пристрій каналізації

Підготовчі роботи

Пристрій каналізації починається з виконання розрахунків і проекту. Найголовніше при цьому - розбити трасу таким чином, щоб обсяг робіт вийшов мінімальним. Завдяки такому підходу знизиться ціна проекту, а також прискориться процес прокладки комунікацій (див.також статтю Телефонна каналізація: особливості побудови та експлуатації).

Траса, по можливості, повинна бути максимально прямолінійної, однак, потрібно обходити всілякі підземні споруди, ділянки з близько розташованими грунтовими водами і вапняними грунтами. Тому займатися проектуванням повинні виключно спеціалісти.

Також на етапі проектування вирішується, з яких матеріалів будуть виконані тунелі.

Вони можуть бути:

• бетонними;
• асбестобетонний;
• пластиковими;
• поліетиленовими;
• Керамічними.

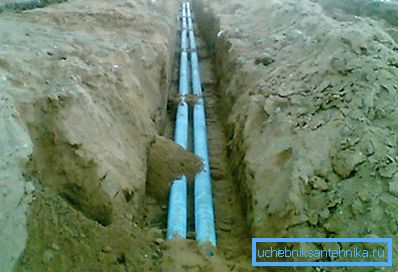

Зверніть увагу! Прокладка мереж зв'язку в кабельної каналізації здійснюється в трубах з азбестоцементу або бетону. Їх діаметр зазвичай складає 100 мм.

Прокладатися можуть не лише поодинокі труби, але і збалансовані в пакети.

Так як якість передачі часто залежить від електричної однорідності мережі, на етапі проектування виконують групування прокладаються проводів по:

• Конструктивними особливостями;
• Значенням робочої ємності;
• Розмірами довжин;
• Хвильовому опору і іншим деякими параметрами.

Кабельна каналізація зв'язку з СНиП через кожні 15-20 кілометрів траси обов'язково повинна бути обладнана кабельними площадками, основна вимога до яких - рівна і суха поверхня, навіть в періоди танення снігу, розливу річок і випадання осінніх дощів.

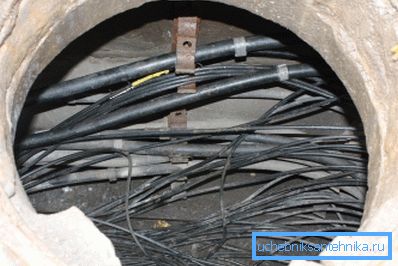

Крім того, як уже говорилося вище, в місцях перетину мереж встановлюються люки, які забезпечують доступ до каналізації. Слід зазначити, що колодязі бувають спеціальні і типові. Вони можуть бути виконані з самих різних будівельних матеріалів, наприклад, цегли або залізобетону.

Відстань між колодязями не повинні перевищувати 150 метрів. У разі повороту траси більш ніж на 15 градусів, на розі повороту обов'язково встановлюють кутовий колодязь.

Зверніть увагу! Мережа повинна розташовуватися нижче за рівень промерзання грунту. Якщо виконати цю умову з яких-небудь причин неможливо, в каналізації прокладається кабель, що гріє.

Це саморегульована стрічка, яка розташовується зовні труби і підключається до електрики. Інструкція по підключенню обігрівають кабелів гранично проста.

особливості будівництва

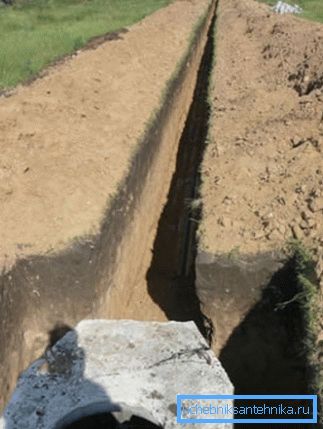

Будівництво кабельної каналізації зв'язку і електромережі виконується шляхом риття траншеї.

При цьому враховуються два основні показники:

• Ширина траншеї;
• Довжина.

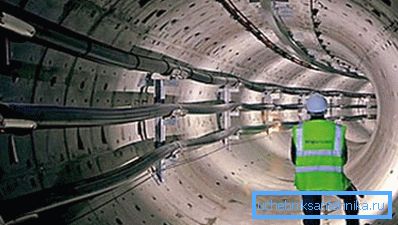

Якщо траса проходить під дорогами, викопується тунель і відразу ж зміцнюється. Для прискорення процесу будівництва, роботи веду паралельно. Наприклад, спецтехніка займається викопуванням траншеї, а будівельні бригади тут же своїми руками зводять тунель.

Зверніть увагу! Роботи з прокладання кабелів можна виконати при температурі навколишнього середовища не нижче -20 градусів за Цельсієм. Якщо укладання кабелів здійснюється в поліетиленові труби, то забороняється виконувати роботи при температурі нижче -10 градусів.

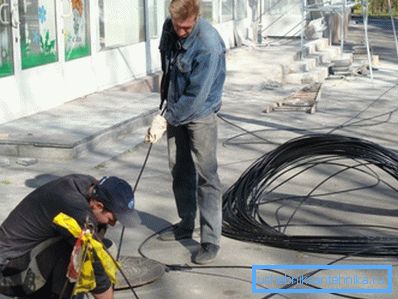

Що стосується самої прокладки, то до неї є деякі вимоги, які залежать від маси кабелю:

Ось, мабуть, і всі основні особливості прокладки кабельної каналізації.

висновок

Кабельна каналізація - це відмінний спосіб захистити комунікації зв'язку і передачі електроенергії від несприятливих умов навколишнього середовища. Крім того, вони спрощують процес прокладки мереж в міських умовах, але, в той же час до їх пристрою є ряд вимог (читайте також статтю Підключення пральної машини до каналізації і водопроводу: 5 нескладних і самостійних кроків).

Тому займатися цією роботою повинні кваліфіковані фахівці, які володіють необхідною технікою. З відео в цій статті можна отримати додаткову інформацію з даної теми.
