Основна схема каналізації: внутрішня і зовнішня розводка
Сучасна стічна система являє собою цілий комплекс обладнання і різних пристосувань, пов'язаних один з одним. Коли створюється схема каналізації в приватному будинку своїми руками, дуже часто виникає безліч складнощів з розташуванням компонентів.
Правильно організувати слив цілком реально, якщо ознайомитися з базовими принципами.
Внутрішня мережа

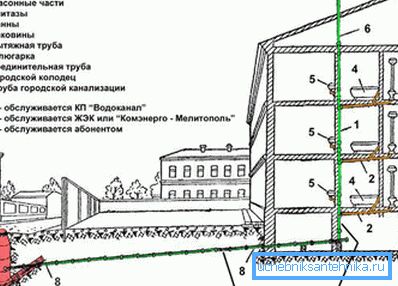

Основне завдання даної гілки полягає в прийомі нечистот і їх видаленні за межі будівлі безпосередньо в зовнішню систему, яка здійснить відведення в спеціальні приймачі. Схема каналізації в квартирі і житловому будинку регламентується пунктами СНиП 2.04.01-85, де чітко описуються правила установки складових частин.
базові компоненти

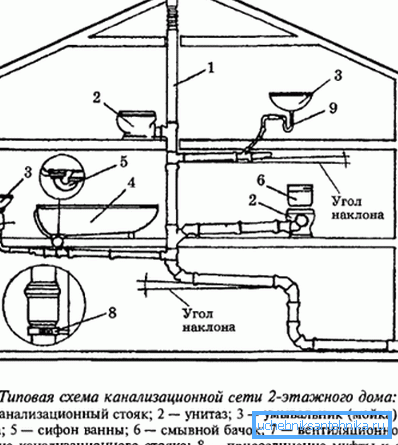

Щоб всі фрагменти стічної системи розташувалися вдало, необхідно на стадії проектування організувати правильне планування. Приміщення, що вимагають підведення водопроводу, повинні перебувати в максимальному наближенні.
У цьому випадку вдасться сформувати коротку гілку.
- Центральний стояк є невід'ємним атрибутом кожної системи, тому його інсталяції слід приділити пильну увагу. Він являє собою вертикальний трубопровід з елементів діаметром від 110 мм і вище. У великих будівлях може бути встановлено відразу кілька стояків.
- Лінії відводів найчастіше робляться з труб каналізаційних ПВХ, так як їх ціна невисока. В процесі монтажу використовуються складові частини сірого кольору, які мають одношарову структуру. Саме завдяки цьому при виробництві вдається знизити вартість продукції.
- Фасонні деталі необхідні для з'єднання окремих фрагментів. До таких належать трійники, хрестовини, з'єднувальні кільця, перехідники і деякі інші вироби.

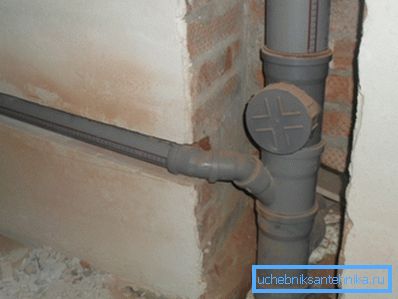

Примітка! Прокладка стояка може бути здійснена закритим способом, що в підсумку дозволить поліпшити естетичні характеристики приміщення. Для цього використовуються короби або проробляються спеціальні канали.
установка стояка
У будинку основне відведення влаштовується згідно з проектом. Насамперед здійснюється розмітка, для чого на бічній поверхні залишаються сліди простим олівцем або маркером в тому місці, де буде проходити труба. У процесі підготовчих робіт необхідно вказати ділянки кріплення елементів до стіни.

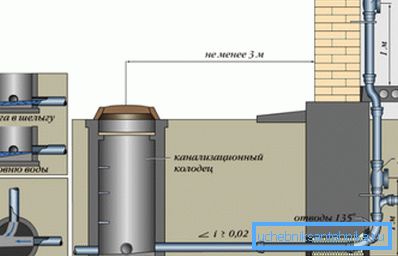

Відкриті стояки зазвичай розміщуються в самих кутах санітарних приміщень, а закриті - прямо за унітазом з дотриманням осі. Всі компоненти встановлюються строго вертикально, щоб відхилення не перевищувало 2 мм на погонний метр. У деяких випадках допускаються перекидання і відступи.
Збірка базового відведення проводиться з самої нижньої частини. З'єднання фрагментів виконується за допомогою розтрубів, розташованих на одному з кінців.
Герметичність забезпечується завдяки ущільнювача кільцям з гуми. Крім того, подібна прокладка дозволяє в якійсь мірі компенсувати розбіжність стиків.
Для прочищення встановлюються спеціальні ревізії, які повинні знаходитися на відстані 1 м від підлоги до центральної частини отвору. При цьому необхідно відступати від борта підключеного сантехнічного приладу мінімум 15 см, щоб при засмітті була можливість здійснити чистку стояка.
З'єднання і кріплення відвідних ліній
Стикування труб здійснюється із застосуванням особливих елементів - фітингів. З їх допомогою можна робити розгалуження системи, повороти, а також виконувати перехід на інший діаметр. Процес кріплення стає можливим завдяки використанню каналізаційної муфти, що дозволяє зістикувати два вала.
Фіксація ліній відведення проводиться за допомогою спеціальних хомутів, які кріпляться до вертикальної або горизонтальної площини. При цьому труби повинні розташовуватися з ухилом 2 см на погонний метр, в іншому випадку не вийде організувати якісний стік.
зовнішня частина

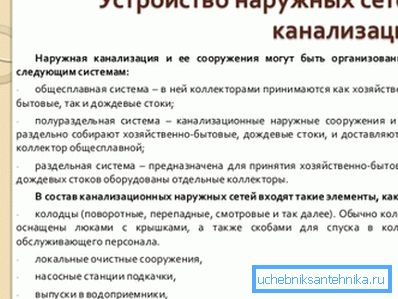

Найчастіше за основу береться схема пристрою каналізації з бетонних кілець з наявністю очисної споруди. Як правило, такі системи є самопливними, а значить, не містять станцій подкачек. Далі будуть розглянуті всі елементи зовнішньої мережі, що дозволяють домогтися надійного функціонування комунікації.
вбираючий колодязь
Дане гідротехнічна споруда являє собою зливну яму, на дно якої покладений шар піску і щебеню для доочищення стоків. Виготовляється конструкція з використанням залізобетонних кілець, покладених один на одного. Стики між сегментами закладаються цементно-піщаним розчином.
очисні споруди
Інсталюється в безпосередній близькості до всмоктуючому криниці, адже після проходження септика стоки повинні бути скинуті в грунт. Сама система розташовується в землі і проходить очистку приблизно раз на рік. Для установки готується котлован відповідних розмірів.
система трубопроводів
Доставити нечистоти до кінцевої точки призначення можливо тільки за допомогою трубопроводів, які останнім часом виготовляються з труб ПВХ оранжевого кольору. Подібні елементи мають багатошаровою структурою, тому здатні витримувати тиск грунту.
Нижче представлена інструкція по з'єднанню елементів з наявністю розтруба.
- На попередньому етапі обидва кінці труби піддаються ретельному чищенні від різного сміття. Тільки при відсутності бруду і пилу можна забезпечити якісний стик двох компонентів.
- Безпосередньо в розтруб інсталюється гумове кільце відповідних розмірів, що грає роль ущільнювача. З його допомогою вдасться домогтися максимальної герметичності шва.
- На поверхню гладкого кінця наноситься тонкий шар силіконового складу, щоб поліпшити водонепроникність місця з'єднання. Мастило повинна розташовуватися рівномірно по поверхні.
- Елемент вставляється в розтруб до самого упору, після чого ставиться мітка олівцем для орієнтиру. Далі труба витягується так, щоб від межі зберігся відступ приблизно 1 см.
Увага! Якщо з якоїсь причини поруч не виявилося силіконового складу, то можна скористатися рідким милом. Однак якість з'єднання в цьому випадку буде менш надійним.
В якості висновку
Коли формується схема каналізації приватного будинку, не слід забувати про створення вентиляції, інакше в приміщеннях з встановленими сантехнічними приладами буде постійно присутній смердючий запах. Зазвичай встановлюється витяжка безпосередньо на стояк, при цьому висота виводить каналу повинна перевищувати коник даху на 50-100 см.
Решта подробиць по темі є на відео в цій статті.
