Пластовий дренаж

Для збору води і її відведення використовується в тому числі і пластовий дренаж. Як правило, його монтують на великих площах експлуатованих покрівель, пристенного вертикального дренажу або дренажу під будівлею. У цій статті ми пропонуємо розглянути, що являє собою пластовий дренаж, а також вивчити схему його виготовлення.

Пластовий дренаж. Що це?

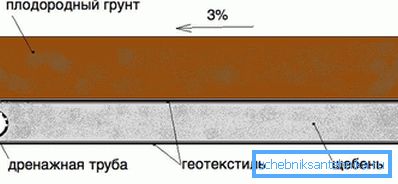

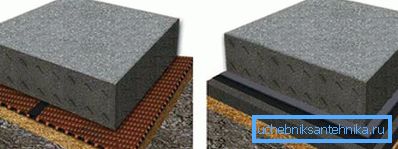

Пластовий дренаж являє собою повітряний зазор, який виготовляється різними методами. Наприклад, один з найбільш поширених варіантів - це пристрій гравійного шару. В цьому випадку безпосередньо під експлуатоване покриття поміщається шар гравію до 50 см. Цей шар і є тим самим повітряним зазором. Другим шаром укладається фільтруюча тканина (геотекстиль). Після насипається шар піску і укладається оздоблювальний матеріал, наприклад, плитка.

Порада! Одне з головних переваг даного виду дренажу полягає в доступності будівельного матеріалу.

Але пластовий дренаж має і недоліки, про які слід задуматися. Навантаження на покрівлю тієї чи іншої споруди може бути дуже високою. Якщо пластовий дренаж укладається на грунт, то обсяг робіт, які слід зробити, укладаючи і вирівнюючи кожен шар, просто величезний. З цієї причини вибирати дану технологію слід тільки ретельно все обміркувавши.

Пристрій

Пластовий дренаж можна поєднувати з трубчастим, пристінним дренажем або кільцевих. Для суміщення використовуються спеціальні труби, які прокладаються через фундамент будівлі.

Порада! В ході будівництва важливо захистити пластовий дренаж від засмічення. Використовувати для цієї мети можна, наприклад, пергамін.

Якщо очікується великий приплив води, то для того чи іншого споруди можна організувати два шари пластового дренажу. При цьому нижній шар робиться з піску, а наступний - з гравію і щебеню. І навпаки, якщо приплив води невеликий, то досить одного шару. Якщо такий дренаж споруджується під будівлею, то його товщина повинна бути не менше 300 мм, під каналом - не менше 150 мм. В окремих випадках проводиться спеціальний розрахунок, який точно вказує на необхідну товщину дрена.

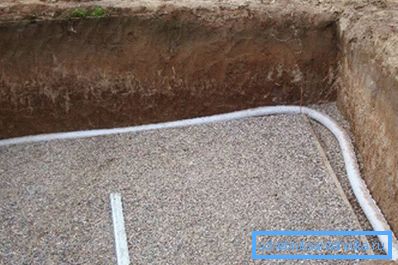

Отже, якщо пластовий дренаж обладнується під будівлею, то він в обов'язковому порядку повинен виходити за його межі. В остаточному підсумку він з'єднується з пристінним дренажем. Якщо площа більша, то прокладаються додаткові дрени з труб безпосередньо в підлозі приміщення. Перед його облаштуванням важливо подумати про загрозу його затоплення підземними водами. По периметру можна зробити лінійний дренаж, особливо якщо грунт суглинних або глиниста.

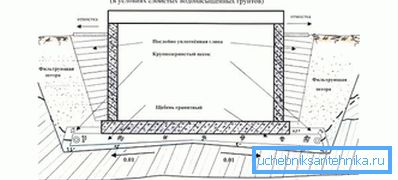

Коли пластовий дренаж виготовляється в піщаному грунті, в грунті шаруватого будови, глинистому або суглинному з коефіцієнтом фільтрації 5 м / сут., То з двох сторін каналу відсипається похила або вертикальна призма з піску з необхідним коефіцієнтом фільтрації. Піщана призма необхідна для прийому води, що протікає з боків.

Що стосується підвальних приміщення або приямків, то дренаж облаштовується виходячи з місцевих гідрогеологічних умов, а також особливостей конструкції будівлі. У зв'язку з цим можуть використовуватися такі конструктивні варіації:

• Заглиблення пластового дренажу нижче рівня приямку і приміщення. В даному випадку слід запобігти виносу ґрунту з-під будівлі.
• Якщо грунт піщаний, то допускається загальне зниження дрена.
• Поділ дрена на кілька окремих частин, кожна з яких матиме свої випуски.
• Облаштування локального дрена.

Це, мабуть, ключові моменти, які необхідно враховувати при облаштуванні пластового дренажу. Можливо, в окремих випадках потрібна допомога кваліфікованого фахівця, який зробить все попередні розрахунки, після чого можна буде самостійно здійснити виготовлення пластового дренажу. Якщо у вас вже є досвід будівництва пластового дренажу, діліться їм в коментарях до цієї статті.

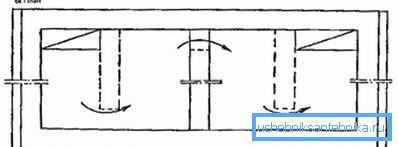

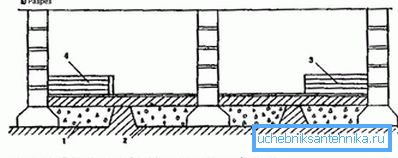

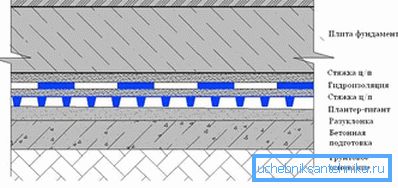

схеми
