Пристрій напірної каналізації

Напірна каналізація являє собою мережу, ланками якої є прийомний колодязь, насосна станція і трубопровід, що транспортує стоки примусово. Прокладка каналізації закінчується підключенням до діючої мережі. Щоб зробити пристрій напірної каналізації, необхідні певні знання і навички.

Характеристики

Каналізація буває самопливна і напірна. Кожна система влаштовується виходячи з зовнішніх умов. Якщо зовнішні фактори не дозволяють спорудити самопливних каналізацію, то будується напірна, яка має свої переваги:

• Довгий термін експлуатації. Якщо брати до уваги чавунні, ПЕ або ПВХ труби, які часто застосовуються для напірної каналізації, то вони останнім часом випускаються досить високої якості.
• Імовірність засмічень в трубопроводах зводиться до мінімуму. Сучасні насоси обладнані ріжучими крайками, які подрібнюють тканинні та інші тверді фракції, що знаходяться в побутових стічних водах.
• Порівняльна економність. Це стосується системи напірної каналізації, яка має велику протяжність і малий діаметр.
• Прості правила експлуатації.
• Порівняно простий і швидкий монтаж. Щоб встановити готову КНС не треба оплачувати великих земляних робіт. Це ж стосується і прокладки напірних трубопроводів, які проходять практично паралельно рельєфу землі.
• Компактність КНС. Насосна станція для напірної каналізації не займає багато місця, тому її можна встановити навіть в підвалі будинку.

Напірна каналізація влаштовується в наступних випадках:

• труба випуску внутрішньої каналізації в приватному будинку розташована нижче точки підключення, наприклад, існуючої каналізаційної мережі;
• місцевість по лінії прокладки напірної каналізації має значні перепади;
• застосовується закритий спосіб прокладки трубопроводу через дорогу;
• тип ґрунту або інші причини виключають можливість пристрою глибокій траншеї;
• напірний трубопровід невеликого діаметра.

Проектні роботи

Проектування напірної каналізації може зробити будь-яка відповідна організація, що спеціалізується на будівництві. Якщо мати необхідні знання, цю роботу можна виконати самостійно.

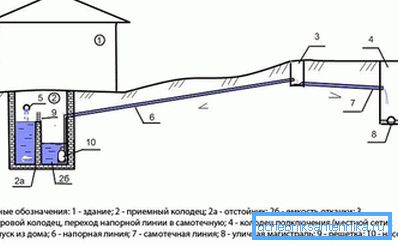

Проектування напірної каналізації починається з вивчення даних геологічної і геодезичної розвідки. Виходячи з них, вибирається колодязь на мережі діючої каналізації і до нього чертится траса прокладки трубопроводу. Під час проектування буде визначена глибина залягання трубопроводу і його діаметр, проставлені споруди і арматура на трасі, обраний насос, його тип і потужність. Щоб вибрати насос, потрібно зробити гідравлічний розрахунок і скласти графік спільної роботи напірного трубопроводу і агрегату. При виборі насоса потрібно враховувати геометричну висоту підйому і втрати напору по довжині трубопроводу напірної каналізації. При прокладанні труб потрібно враховувати рельєф місцевості і намагатися надмірно не поглиблювати трубопровід. Для цього по довжині траси потрібно міняти ухили. Приймальний колодязь повинен перебувати найбільш низько в системі. Якщо існує можливість, на трасі бажано встановити колодязь з обладнанням, в якому напірна каналізація перейде в соматичних. Якщо дозволяє рельєф, самопливний трубопровід повинен бути якомога довше, а напірний - коротше.

Порада! Часто кілька господарів сусідніх будівель щоб заощадити на будівництві каналізації влаштовують загальний приймальний колодязь, до якого підключають свої внутрішні системи і від якого прокладають одну напірну гілка.

Особливості

Насосна станція є основною складовою напірної каналізації. У конструкцію КНС входить ротор, який має ріжучі кромки. Завдяки їм, тверді фракції подрібнюються і не заважають стоків вільно проходити через трубопровід, діаметр якого може бути до 110 мм. Всі деталі насоса виготовлені з високоміцного металу, тому агрегат відрізняється досить великим терміном експлуатації. Замість чавунних труб, які ще недавно застосовувалися при монтажі напірної каналізації, все частіше використовуються поліетиленові або полівінілхлоридні. При діаметрі труб до 90 мм, такі вироби поставляються в бухтах, що зручно для монтажу.

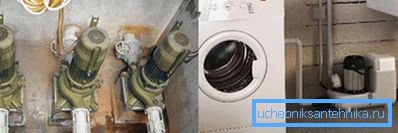

Насосні станції можна розділити на 2 типи:

• Внутрішньобудинкові. Такі КНС відводять стоки від одного будинку. У їх комплект входять насос з подрібнювачем і пластиковий корпус. Як правило, така споруда встановлюється в підвальному приміщенні.
• Зовнішні. Вони призначені для перекачування стоків від декількох будинків. Вони качають воду з ємності, в яку нечистоти потрапляють самопливом з різних будівель. Доставляються стоки на очисні споруди або в діючу каналізацію.

Якщо потрібна врізка в напірну каналізацію необхідно зібрати потрібну кількість дозволів і довідок, скласти договір на прийом стоків і викликати спеціальну будівельну бригаду.

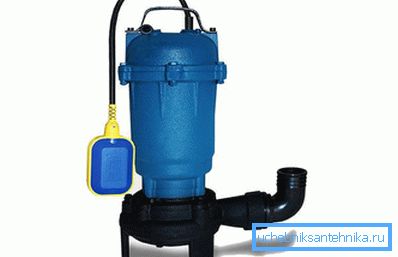

Підбір насоса

Тип насоса вибирається залежно від складу стічних вод. Для стоків господарського походження від душа, мийки і раковини може підійти звичайний насос. Але так як в хід йдуть також фекальні нечистоти з унітазу, в який до того ж можуть потрапити тверді фрагменти, то насос потрібно вибирати з подрібнювачем. Його присутність дозволяє зменшити діаметр напірного трубопроводу до 40 мм.

Так як від ванн, купелей і басейнів відводяться великі об'єми рідини, то насоси для них повинні мати високу продуктивність. Крім того, повинна бути забезпечена безперебійна їх робота протягом тривалого часу. Ще один фактор, який повинен бути врахований при виборі типу насоса, він повинен бути розрахований на температуру води до 70? C, що виходить від стоків посудомийної і пральної машин.

При установці насоса існують певні правила:

• в місці установки насоса завжди повинна бути температура зі знаком плюс;
• майданчик для монтажу КНС повинна бути очищеною і мати доступ для підходу;
• на дні споруди слід встановити опорне коліно зі спеціальним фланцем;
• на коліно спирається напірний трубопровід;
• труба в верхній частині колодязя кріпиться кронштейном, який зафіксований до стінки споруди;
• трубопровід повинен бути змонтований за всіма правилами - без перекосів і напруг. Діаметр напірного трубопроводу повинен бути менше ніж всмоктуючий;
• щоб виключити зворотний струм, на напірному трубопроводі передбачаються зворотний клапан і засувка;
• для опускання і підйому насоса застосовуються зафіксована на агрегаті ланцюг і направляюча конструкція;
• при досягненні насосом нижнього коліна автоматично відбувається герметичне з'єднання.

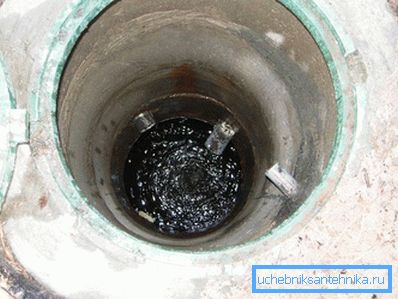

Пристрій збірного колодязя

Коли відбувається пристрій напірної каналізації, важливою ланкою в будівництві є збірний колодязь. Його потрібно встановити недалеко від будинку для прийому стічних вод. Дну та стін колодязя необхідно забезпечити надійну гідроізоляцію. В іншому випадку існує велика ймовірність того, що нечистоти просочаться в грунт. Обробку поверхонь зазвичай виробляють бетоном, бутом або обпаленим цеглою. Товщина в результаті повинна досягти близько 25 см. Зовнішню сторону стінок можна ізолювати шаром бітуму, з внутрішньої сторони колодязь штукатуриться, тобто затираються шви. Часто в будівництві застосовуються бетонні кільця, які укладаються на спеціальну плиту.

Щоб насос довше експлуатувався, колодязь бажано влаштовувати з двох секцій. Перша секція буде збирати стоки. У другій потрібно встановити насос, який буде працювати після переливу води з першого відділення і досягнення певного рівня. Тверді фракції при цьому залишатимуться в першій секції.

Порада! Якщо колодязь односекційний, то встановлюється погружной каналізаційний насос з подрібнювачем.
