Система каналізації: класифікація, технічні рішення, що

Коли виникла перша система каналізації? За якими ознаками класифікуються ці системи? З чого вони складаються? У статті ми маємо знайти відповіді на ці та деякі інші питання.

Історія

Почнемо з короткого історичного огляду.

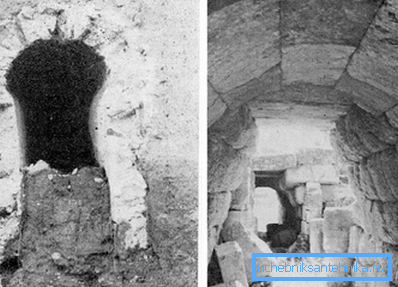

Найстарша з відомих систем для видалення стоків за межі міста знайдена під час розкопок індійського міста Мохенджо-Даро, побудованого понад 4600 років тому.

Другий за віком і популярності проект - Велика Клоака в Стародавньому Римі, побудована на рубежі 7 і 6 століть до нашої ери. Вражають масштаби споруди: канал, який виконував роль колектора, має при триметрової ширині висоту понад чотири метри.

Цікаво: побудована понад три тисячоліття тому стічна система не просто збереглася до нашого часу. Вона використовується для відводу дощових вод по сей день.

Приблизно тим же часом датується будівництво каналізації в величезному на ті часи 200-тисячному китайському місті Ліньцзи.

А що освічена Європа? На жаль, похвалитися нічим: аж до 18 століття нечистоти просто виливалися на вулицю або, в кращому випадку, в негерметичні ями, заражаючи ґрунтові води. Результатом були цілком закономірні епідемії, в деякі роки викошувати до третини населення.

Класифікація

Які види систем каналізації можна виділити в наш час?

Класифікація можлива за кількома ознаками.

Розташування, функціональність

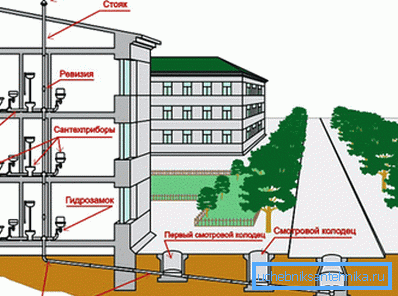

• Внутрішня каналізація збирає побутові та виробничі стоки всередині житлового будинку, споруди промислового призначення, складу і т.д. і транспортує їх за його межі.
• Зовнішня транспортує стічні води від будівель до очисних споруд.
• Нарешті, самі очисні споруди перетворюють забруднені стоки в нешкідливі тверді відходи, мул (нерідко використовується як добриво) і очищену воду, яка може бути скинута в будь-яке водоймище або просто на рельєф.

Тип стоків

Склад стоків і їх походження теж можуть розрізнятися.

Які варіанти можливі?

• Побутові (фекально-господарські). Це, власне, те, що зливається в унітази, ванни і кухонні мийки житлових будинків.
• Промислові - рідкі відходи підприємств.
• Нарешті, вміст зливової каналізації - це дощова і тала вода.

Зверніть увагу: в більшості випадків зливові стоки не вимагають очищення і скидаються в будь-який місцевий водойму. Виняток - стічні води, що надходять в зливову систему з території підприємств, автобусних станцій, автозаправок та інших сильно забруднених площ.

автономність

Господарсько-побутові та, рідше, промислові стічні системи можуть ділитися ще за однією ознакою:

• Централізовані об'єднують стоки великої кількості абонентів;
• Автономні каналізаційні системи орієнтовані на одного користувача. Вони вимушено повинні забезпечувати не тільки транспортування, а й утилізацію продуктів господарської діяльності.

Цікаво: найбільш ефективні автономні системи каналізації, що включають станції глибокої біологічної очистки, дозволяють видалити до 98% забруднень, що дозволяє скидати очищені води на поверхню грунту або використовувати їх для поливу.

Напір і самоплив

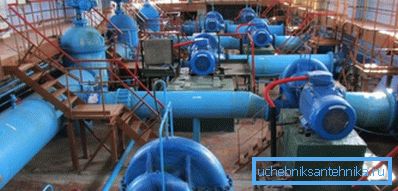

В основній масі системи каналізації міст - самопливні: вони прокладаються з постійним ухилом в бік очисних споруд. На жаль, не скрізь рельєф дозволяє забезпечити необхідний ухил: на горбистій місцевості транспортування стоків повністю або частково забезпечується фекальними насосами.

Відповідна схема називається напірної.

Взаємодія зливової і побутової систем

Місто або селище - територія, на якій потрібно вирішувати проблему відведення як побутових, так і зливових стоків. Схема відводу може бути реалізована трьома способами.

Елементи і матеріали

Давайте познайомимося з основними елементами каналізації і застосовуваними для їх створення матеріалами.

Гребінка

Внутрішньоквартирна каналізація. Назву отримала за форму, характерну для компактних квартир з суміжним розташуванням санвузла та кухні: три відведення (на умивальник, ванну і мийку) формують щось, що віддалено нагадує гребінь.

Застосовувані матеріали:

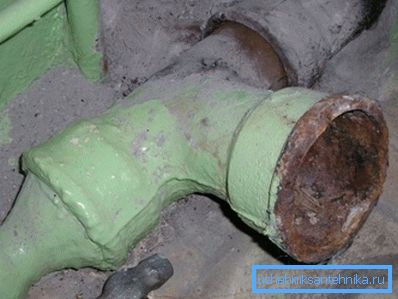

1. До 70-80 років минулого століття - чавун. Для герметизації розтрубних з'єднань використовувалася каболка (клоччя з масляною або смоляний просоченням) і, рідше, розплав сірки.

Увага: демонтаж залитих сірої стиків вимагає їх прогріву паяльною лампою або феном. Виконуючи цю роботу своїми руками, не забудьте про захист органів дихання: випаровування настільки їдкі, що можуть викликати спазм дихальних шляхів.

1. Наступні 20 років масово використовувалися монолітні пластикові гребінки. Вони з'єднувалися з чавунними трійниками з герметизацією все тієї ж КАБОЛКА.
2. Нарешті, зараз масово застосовуються збірні ПВХ та поліпропіленові конструкції з гумовими ущільнювачами.

стояк

Вертикальна труба, яка об'єднує гребінки кількох квартир. Відкривається на дах, тим самим забезпечуючи вентиляцію.

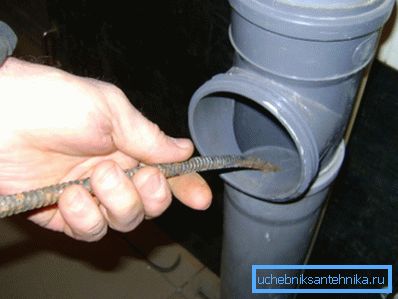

За чинним СНиП в обов'язковому порядку забезпечується кількома ревізіями (отворами для прочищення):

• На першому поверсі і / або в підвалі;
• На верхньому поверсі будівлі;
• При поверховості більше 5 - через кожні три поверхи.

Бувають збірними, з розтрубних пластикових каналізаційних труб, і, рідше, чавунними.

Корисно: сучасні чавунні труби все частіше комплектуються тими ж гумовими ущільнювачами, що і пластикові. Це дещо спрощує монтаж, але популярності чавуну Не додає: солідна маса і втричі - вчетверо вища ціна роблять його сумнівним придбанням.

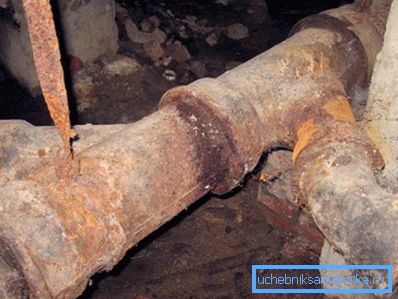

лежневка

Горизонтальна гілка, яка об'єднує кілька стояків і закінчується випуском на колодязь. Забезпечується ревізіями або прочищення на вигинах; прокладається з постійним ухилом, який визначається діаметром труби:

Матеріали - ті ж, що в разі стояків. Нюанс: при провешивании пластикових труб максимальний крок між підвісами не повинен перевищувати 10 діаметрів. Інструкція пов'язана з тим, що при великих прольотах пластик здатний провисати під власною вагою, створюючи контр-уклону.

Колодязь

Колодязями забезпечується вся зовнішня каналізація. Мета - періодична ревізія і прочищення засмічень.

Оглядові колодязі монтуються:

1. На прямих ділянках каналізації з кроком, прямо пропорційним діаметру труби.
2. На всіх поворотах.
3. На з'єднаннях двох і більше гілок.

Крім того, колодязь може компенсувати надлишковий ухил рельєфу.

Традиційний матеріал для стін колодязя - цегла; в наш час при будівництві колодязів масово застосовуються залізобетонні кільця. Набирають популярність і повністю герметичні поліетиленові і поліпропіленові конструкції.

колектор

Спрощено кажучи, це велика труба, яка об'єднує вуличні і дворові мережі на шляху до очисних споруд. Діаметр - від 600 до 2400 і більше міліметрів. Матеріали - цегла, залізобетонні кільця, монолітний залізобетон, поліетиленові труби.

Правила користування

Правила користування системами каналізації побутового призначення, в общем-то, досить очевидні:

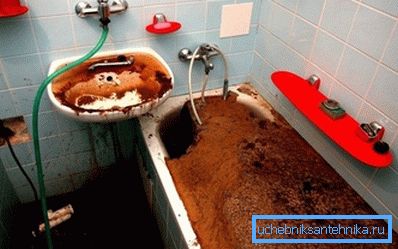

• Не можна використовувати їх для утилізації нерозчинних і твердих відходів;

• Заборонено зливати в стічну систему токсичні, летючі і легкозаймисті речовини;
• Не рекомендується скидати великі обсяги гарячої води з температурою 80С і вище (зокрема, при промиванні систем опалення). Локальний перегрів може привести до порушення герметичності з'єднань і деформації пластикових труб.

висновок

Сподіваємося, що запропоновані увазі читача матеріали виявляться корисними.

Додаткову інформацію про те, як влаштована система каналізації, можна знайти в відео в цій статті.

Успіхів!
