Способи монтажу водопровідних колодязів

01-10-2018
Зовнішня каналізація

Водопровідні колодязі по СНиП - це підземні споруди, призначення яких - установка в них водопровідного обладнання. Це можуть бути засувки, затвори, прилади обліку, що відтинають вентиля і т.д. Дані конструкції можуть мати прямокутну або округлу форму.

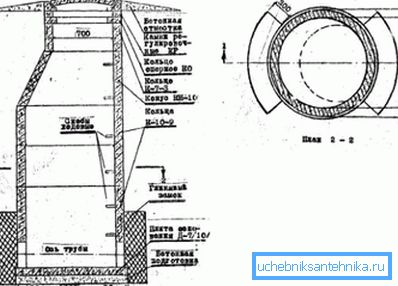

На фото схема споруди з потрібними розмірами.

загальні положення

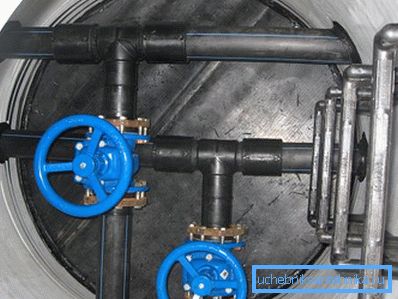

Дані споруди потрібні для установки в них різного устаткування.

Вимоги до облаштування зовнішніх частин інженерних комунікацій містяться у СНіП №2.04.0 / 84.

Загалом, деталировка водопровідного колодязя виглядає так.

  1. Висота його від рівня дренажу до кришки повинна становити не менше 150 см.
  2. Для мереж, що мають перетин до 400 мм, мінімальний проміжок від стінки споруди до труби повинен складати 30 см. Для перетинів 500/600 мм - це 50 см, а при діаметрі системи більше 600 мм - 70 см.
  3. Трубні фланці, перетином до 40 см треба розташовувати, мінімально, в 0.3 м від стінок. Якщо діаметр більше 40 см, проміжок збільшується до 0.5 м.

Зверніть увагу! Дана інструкція підвищує зручність монтажу. Якщо розмір фланця великий, то для кріплення застосовуються товсті болти, їх нерідко доводиться затягувати за допомогою довгого важеля.

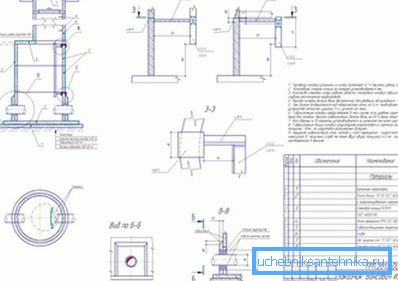

Проектний креслення залізобетонного колодязя.
  1. Проміжок від кінця розтруба, зверненого до стінки, для його перетину до 30 см повинен складати від 40 см, для діаметра більше цього значення -0.5 м.
  2. Верх висувних штоків заглушок повинні відокремлювати від всіх поверхонь 30 см. Штурвал з нерухомим типом штока вимагає 50 см вільного простору.

Від низу труб до рівня підсипки повинні бути:

  • при їх перетині до 40 см - 25 сантиметрів;
  • при діаметрі 50/60 30;
  • при перетині більше 60 35.

Зверніть увагу! Для проникнення в колодязь, стінку його бажано оснастити своїми руками сталевими або чавунними скобами. Якщо зробити цього не вдалося, можна використовувати драбину або приставні сходи.

Кришки люка на водопровідні та каналізаційні колодязі не обов'язково повинні бути утепленими. Застосовуються теплоізольовані елементи, якщо існує технічне обгрунтування. Наприклад, в місцевості суворі зими.

залізобетонні споруди

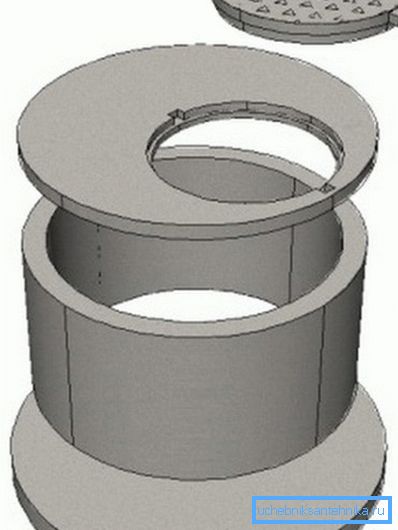

Пристрій колодязя із залізобетону.

Найбільш поширені готові заводські колодязі із залізобетону.

З чого складається такий колодязь

Пристрій водопровідного колодязя з бетонних кілець таке:

  • плита дорожня;
  • кільце добірні;
  • горловина;
  • плита перекриття;
  • стеновое кільце;
  • люк з кришкою;
  • донна плита.

Розміри кілець водопровідних колодязів наведені в таблиці.

Якщо пристрій містить Розміри в мм Вага в кг вартість
Висота товщина стінок Внутр. діаметр
КС / 7/1 100 80 700 46 340
КС / 7 / 1.5 150 80 700 68 350
КС / 7/3 350 80 700 140 590
КС-7-5 500 80 700 230 800
КС / 7/6 600 100 700 250 825
КС / 7/9 900 80 700 410 1230
КС / 7/10 1000 80 700 457 1 280
КС / 10/5 500 80 1000 320 1105
КС / 10/6 600 80 1000 340 1130
КС / 10/9 900 80 1000 640 1530
КС / 12/10 1000 80 1200 1050 2115
КС / 15/6 600 90 1500 900 2060
КС / 15/9 900 90 1500 1350 2670
КС / 20/6 600 100 2000 1550 3345
КС / 20/9 900 100 2000 2300 4015
КС / 25/9 900 120 2500 2200 16100
КO / 6 70 120 580 60 390

монтаж конструкції

Водопровідні залізобетонні колодязі найчастіше монтуються для будинків багатоквартирних. Для власних осель вони також використовуються. Однак приватники в більшості випадків заливають квадратні або прямокутні за формою монолітні споруди (вони вимагають більш простий опалубки, ніж для круглих аналогів). Будівельні ж організації використовують більш технологічні способи із застосуванням готових заводських кілець.

Далі коротко про те, як здійснюється самостійний монтаж водопровідного колодязя із залізобетону.

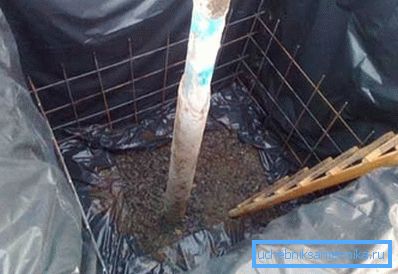

Самостійне облаштування бетонного колодязя.
  1. Слід врахувати, що пристрій опалубки буде ускладненим, так як вона повинна мати отвори для літаків мережі і входу.
  2. Спочатку потрібно викопати котлован.Его стінки повинні бути ширше розміру майбутнього колодязя на 20 см.
  3. Далі на дно ями слід насипати 20 см щебінки або піску. Даний шар буде основою стін і послужить дренажем.
  4. Стінки котловану необхідно укрити рулонної гідроізоляцією - поліетиленовою плівкою, гідроізолом, руберойдом. Такий настил також не дозволить воді з бетону вбиратися в грунт, тим самим знижуючи міцність споруди.
  5. Потім монтується армирующий каркас. Зробити його можна з рифлених прутків, перев'язаних отожженной дротом або заводський сітки.
  6. Потім збивається опалубка. Матеріалом для неї можуть служити вологостійка фанера, дошки, ОСП, гладкий шифер і ін.
  7. В готовий короб заливається шарами по 30 см заводський бетон М-200 або самостійно замішана суміш. Пропорції розчину: 1 частка цементу, 3 частки кварцового піску і 3 частки щебеню. Кожен із залитих шарів трамбується за допомогою штикування.
  8. Коли бетон остаточно висохне, наверх кладеться заводська плита, що має оголовок і люк водопровідного колодязя.

цегляні аналоги

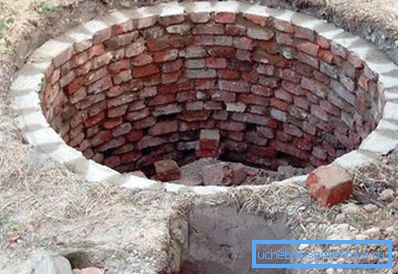

Конструкція з цегли.

Пристрій водопровідних колодязів з цегли - більш трудомісткий процес. Габарити котловану під них повинні бути більшими, ніж для залізобетонних аналогів. Справа в тому, що цегла потребує зовнішньої гідроізоляції, яка облаштовується з декількох шарів розігрітого бітуму.

Зверніть увагу! В даному випадку необхідно здійснювати кладку тільки з жовтого або червоного керамічної цегли. Силікатна робиться на основі вапна і стрімко руйнується в середовищі вологи.

Кладеться матеріал в півцеглини. Його горизонтальні ряди перев'язуються мінімально на 25% довжини елементів. Як скорозшивач, тут застосовується цементно-піщана суміш у співвідношенні 1: 3. Товщина кладки швів-1 / 1.5 см.

Готові пластикові конструкції

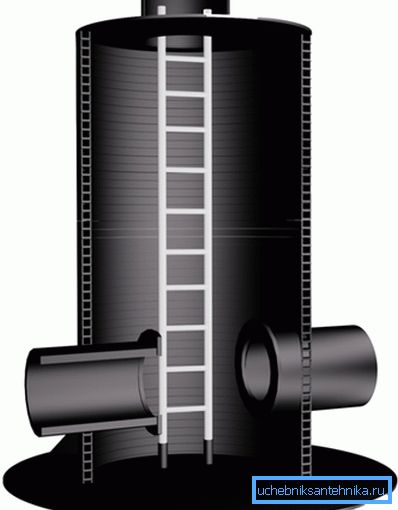

Готове спорудження із пластику.
  1. Заводські споруди із пластику дають можливість значної економії часу.
  2. Конструкція водопровідного колодязя такого типу складається з товстої гофрованої труби, виконаної з ПЕ або ПП. Споруда має відводи для літаків і кільця ущільнювачів.
  3. Щоб підвищити кільцеву жорсткість споруди, воно робиться з двошаровими стінками.

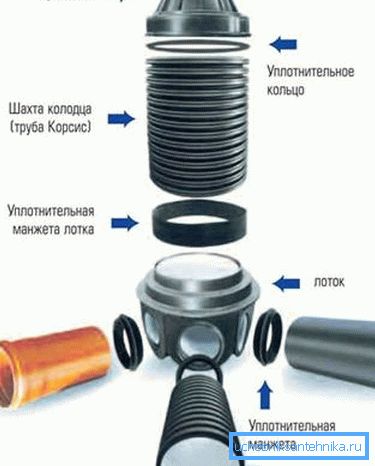

Розбірна різновид конструкції.
  1. Ціна пластикових колодязів досить висока - двометрове виріб перетином 0.7 м коштує 15/17 тис. Рублів.

монтаж споруди

  1. Копається котлован, трохи більші габарити, ніж сам колодязь. Буде досить 15/20 см.
  2. Насипається піщана подушка.
  3. Далі спорудження опускається в котлован.
  4. Якщо конструкція має прігружную камеру, вона заливається бетонним розчином. Завдяки цьому колодязь не буде спливати у вологому грунті.
  5. У спорудженні встановлюються комунікації і обладнання.
  6. Проводиться зворотна засипка.

висновок

Колодязі для водопостачальної мережі виконують важливу функцію. У них розміщується обладнання, що регулює і контролює роботу системи.

Відео в цій статті допоможе вам зрозуміти її тему.
