Телефонна каналізація: особливості побудови та експлуатації

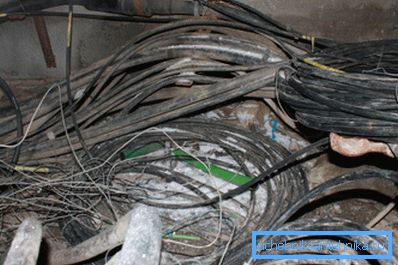

Телефонна каналізація - це споруди заглибленого типу, побудовані із застосуванням труб і колодязів. Споруди призначені для прихованого і захищеного розташування слаботочной або оптоволоконної проводки. У цій статті ми розглянемо те, які типи каналізацій зв'язку сьогодні застосовуються, і які особливості їх використання.

Основні типи їх конструктивні особливості

Каналізація зв'язку, відповідно до призначення, підрозділяється на два типи:

• Магістральна каналізація - це складна система, що складається з труб, колодязів, і інших елементів, призначених для прокладки магістрального кабелю.

Спорудження починається зі станційних колодязів і йде за основними напрямками. По ходу магістралі, на певній відстані один від одного, розташовуються оглядові колодязі і розподільні шафи.

Колодязі призначені для перевірки цілісності кабелів і для екстреного проведення їх заміни або ремонту. У розподільних шафах встановлюється спеціальне розподільне обладнання, від якого магістраль ділиться на другорядні розподільні лінії.

• розподільна каналізація являє собою трубопровід з меншим діаметром перетину, ніж трубопровід, який використовується для прокладки магістралі. Споруди беруть початок від розподільного обладнання і ведуть безпосередньо до кінцевих користувачів.

Важливо: У магістральний трубопровід прийнято прокладати тільки магістральну трасу. Відповідно в розподільні канали прокладається кабель меншого діаметру. Але, якщо різні траси збігаються, вони можуть бути покладені в один трубопровід.

Відповідно до конструктивними особливостями каналізація зв'язку підрозділяється на:

• Одноотверстние модифікації, в яких трубопровід по всій довжині являє собою один канал;
• Многоотверстние модифікації в яких застосовані блоки з декількох труб.

Правила будівництва телефонної каналізації припускають можливість застосування не тільки бетонних і керамічних, але і поліетиленових труб, ціна яких менше висока.

Вибір труб визначається відповідно до геодезичними особливостями регіону. Тому, перед проведенням будівельних робіт, складається проект, в якому поряд з такими параметрами як глибина укладання і діаметр, позначається тип труб, відповідно до застосованими матеріалами, а також тип і кількість оглядових колодязів.

Правильно спроектована і побудована каналізація дозволяє виконувати прокладку заміну і монтаж проводки своїми руками. Також можна регулярно проводити вимірювання і ремонтно-профілактичні роботи на лінії без необхідності в розтині дорожнього покриття або грунту.

Крім того, правильно спроектоване і побудоване спорудження забезпечує оптимальний захист прокладеної проводки від електрохімічної корозії і від механічних пошкоджень.

Вимоги, що пред'являються до проведення будівельних робіт

Будівництво телефонної каналізації виконується в суворій відповідності з рядом технічних вимог, правил і норм (див.також статтю Підключення пральної машини до каналізації і водопроводу: 5 нескладних і самостійних кроків).

Головною вимогою до проведення будівництва телефонних мереж, є тривалий експлуатаційний ресурс споруд. Відповідність цій вимозі визначається працездатністю і надійністю споруд.

У зв'язку з появою оптоволоконних мереж, каналізаційні системи будуються з урахуванням можливості прокладки мереж обох типів. У деяких випадках будуються окремі трубопроводи, розраховані для окремої прокладки оптоволокна.

В ході проектування і подальшого будівництва каналізації необхідно передбачити захист від наступних факторів:

• проникнення газу або води в трубопроводи і колодязі;
• корозійні процеси (електрохімічна корозія);
• тектонічна активність і, як наслідок, механічні дії і пошкодження мереж;
• температурні впливи.

Відповідно правилами будівництва, при закладці підземної кабельної мережі, підбирається непроезжая частина вулиці з якісним дорожнім покриттям. Не рекомендується прокладка трубопроводу під перетинами проїжджої частини доріг і рейкових шляхів, де на грунт виявляється істотна механічне навантаження.

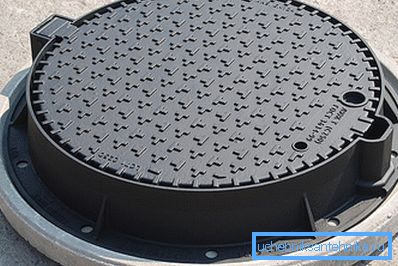

Особливості будівництва оглядових пристроїв

Інструкція проектування і подальшого будівництва каналізацій зв'язку передбачає обов'язкову наявність оглядових пристроїв різних типів.

Оглядові колодязі можуть бути наступних типів:

• прохідні - встановлюються на прямих ділянках трас;

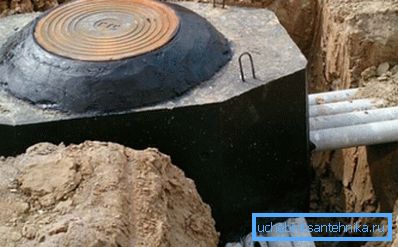

• кутові - встановлюються на ділянці повороту з кутом більше 15 ?;
• розгалужувальні - встановлюються на тих ділянках, де траса розлучається на кілька різних напрямків;
• станційні - встановлюються на ділянках підведення траси до телефонних станцій.

Відповідно до вимог, що пред'являються до будівництва телефонної каналізації, оглядові колодязі повинні розташовуватися один від одного на відстані не більше 150 м. Такі вимоги продиктовані міркуваннями простоти і ефективності перетяжки проводки між колодязями в ході проведення ремонтно-відновлювальних або монтажних робіт.

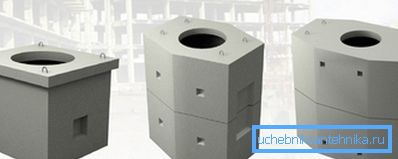

Залізобетонні оглядові можуть бути збірні і повнозбірні. Сьогодні допускається застосування оглядових колодязів, виготовлених з інших матеріалів. Втім, їх використання повинно бути мотивоване особливостями ділянки або характеристиками грунту, в який заглиблюється мережу.

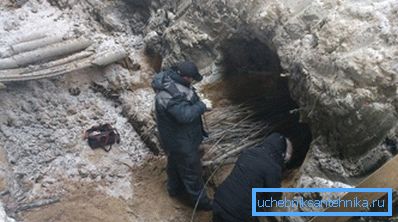

Важливо: З метою збільшення ємності каналізації вже експлуатуються оглядові пристрою не реконструюються, а доповнюються новими колодязями, які закладаються в безпосередній близькості від старих оглядових пристроїв.

Вимоги, що пред'являються до прокладання каналів

Інструкція прокладки труб повинно відповідати ряду вимог, серед яких відзначимо наступні моменти:

• Внутрішня поверхня використовуваних труб, незалежно від типу застосованих матеріалів, повинна бути гладкою.
• Незалежно від типу застосованих труб, готове споруда не повинен мати шкідливого впливу на проводку.
• Готовий трубопровід повинен характеризуватися стійкістю до механічних навантажень, температурних перепадів і впливу грунтових вод.
• При облаштуванні розподільних мереж повинні використовуватися труби з поліетилену з діаметром внутрішнього перетину 55-58 мм.

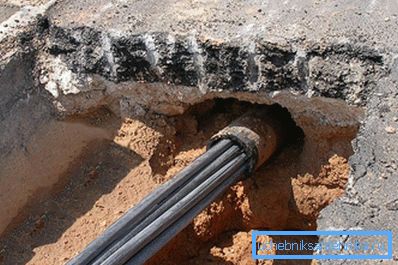

• При облаштуванні магістральних мереж застосовуються труби, виготовлені з бетону або азбестоцементу з діаметром внутрішнього перетину 90-100 мм. В окремих випадку можуть бути застосовані поліетиленові аналоги з діаметром не менше 63 мм.

Особливості прокладки мереж

В канали можна укладати кабелі, призначені для всіх видів зв'язку.

Прокладка виконується відповідно до таких вимог:

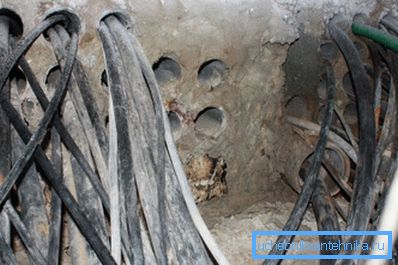

• Прокладка виконується в вільних каналах зв'язку, в яких має розташовуватися не більше шести проводів одного типу.
• Канали зв'язку, в яких прокладено оптоволокно, не повинні використовуватися для розміщення електричної проводки.
• Якщо канал займають електричні кабелі, то прокладка неброньованого оптоволокна допускається виключно в попередньо прокладених поліетиленових трубах ПНД-32-Т.
• Броньовані кабелі прокладаються як за вільними, так і по зайнятим каналам без використання поліетиленових труб.
• Прокладка неброньованої проводки виконується в колекторах малого перетину.
• Діаметри прокладених кабелів зв'язку в сумі не повинні бути більше 75% діаметра перетину каналу.

Способи прокладки кабелю

Методи протягання кабелю залежать від його типу і маси.

Ці параметри в обов'язковому порядку необхідно врахувати, вибираючи відповідний метод і відповідний інструмент.

• Кабелі з масою не більше 1500 кг / км тягнуться вручну із застосуванням синтетичного або сталевого троса;

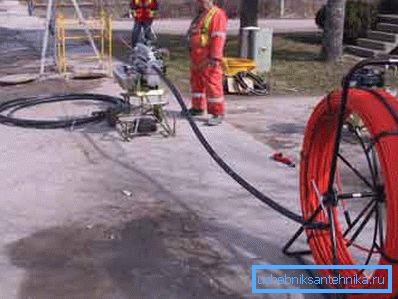

• Кабелі з масою не більше 6000 кг / км тягнуться із застосуванням ручної лебідки, укомплектованої сталевим тросом з діаметром не менше 8 мм;
• Кабелі з масою більше 6000 кг / км тягнуться з використанням машини і сталевого каната з діаметром не менше 11,5 мм.

висновок

Тепер ви знаєте, що собою являє сучасна телефонна каналізація, як вона будується і як вона експлуатується. Більше корисної та пізнавальної інформації ви зможете знайти, подивившись відео в цій статті (читайте також статтю Поліпропіленові каналізаційні труби - інноваційне рішення в сфері сантехніки).
