Відстань між колодязями каналізації та інші нормовані вимоги

Мета написання цієї статті - зібрати воєдино основні вимоги до розмірів і відстаней, яких слід дотримуватися при прокладці стічної системи. Нам належить дізнатися, яким може бути мінімальна відстань між оглядовими колодязями каналізації, яка величина охоронної зони очисної споруди і яким може бути діаметр каналізаційних труб. Отже, в путь.

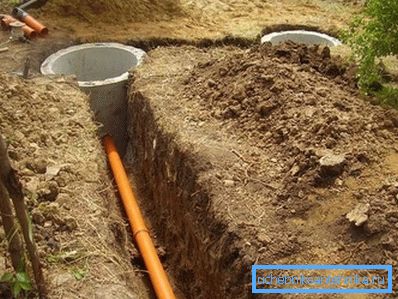

Каналізаційні колодязі.

Джерела інформації

Основним джерелом інформації для нас стане прийнятий в 1986 році Державним комітетом СРСР у справах будівництва СНиП 2.04.03-85. Він регламентує прокладку зовнішніх каналізаційних мереж і будівництво пов'язаних з ними споруд.

Цікаво: практично одночасно з ним був прийнятий СНиП 3.05.04-85, що описує вимоги до прокладання зовнішніх мереж водопостачання та каналізації. Якщо перший документ присвячений переважно проектування стічних систем, то другий приділяє основну увагу застосовується матеріалами і технології прокладки.

Деяка кількість інформації ми маємо почерпнути в ще одному документі - зводі правил СП 32.13330.2012. Це затверджена в 2013 році актуалізована редакція СНиП 2.04.03-85, що не скасовує його дію, а вносить в текст деякі доповнення.

колодязі

Почнемо з вимог до розташування колодязів. Для цього нам доведеться почати з вивчення їх типів.

Види і призначення

  • Оглядові колодязі служать для контролю над роботою ділянок стічної системи та, головне, для її прочистки при неминучих засорах.
  • Поворотні - виконують ту ж функцію в точках зміни напрямку руху стоків. Будь вигин труби завжди є місцем підвищеного ризику; доступ до нього повністю вирішує цю проблему, дозволяючи прочистити засмічення при його виникненні.

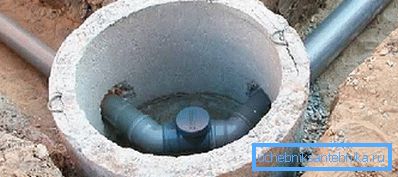

На фото - поворотний каналізаційний колодязь. У точці повороту присутній ревізія для прочищення засмічень.
  • Перепадні служать для компенсації занадто великого ухилу. Надмірна ухил не менш шкідливий для роботи стічної системи, ніж його відсутність: надмірно швидке рух стоків призводить до того, що тверді фракції накопичуються в трубі, поступово зменшуючи її просвіт.
  • Вузлові обладнуються в місцях з'єднання трубопроводів.

Розташування

Найменша відстань між каналізаційними колодязями по Сніпу для оглядових колодязів визначається розміром з'єднує їх труби.

Діаметр, мм Найменша відстань, м
150 35
200 - 450 50
500 - 600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
понад 2000 250 - 300

Вузлові колодязі, як нескладно здогадатися, обладнуються у всіх місцях приєднання гілок каналізації; поворотні - там, де труба змінює напрямок. Крім того, вони повинні передбачатися проектом в точках зміни ухилу або перетину.

Розміри

Перетин круглого колодязя знову-таки визначається перетином труби:

  • До 600 мм - 1 м;
  • 700 мм - 1,25 м;
  • 800 - 1000 мм - 1,5 м;
  • 1200 мм - 2 м.

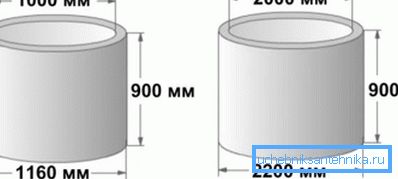

Два найбільш ходових типорозміру колодязних кілець.

Однак: при глибині більше 3 м найменший діаметр дорівнює 1,5 м.

Висота робочої частини колодязя (від лотка або полки до кришки) зазвичай береться рівній 1800 мм. Зрозуміло, що інструкція застосовна далеко не завжди: рельєф місцевості може змусити збільшити або зменшити глибину. Якщо вона дорівнює 1,2 метра і менше, перетин збільшується щодо наведених вище значень на 300 мм; при цьому воно не повинно бути менше метра.

Горловини робляться не вже 700 мм; при використанні труб великого розміру вони повинні пропустити пристосування для прочищення.

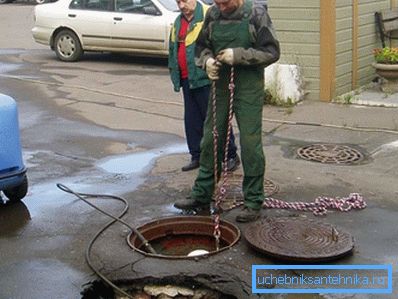

Вузька горловина зробить проблематичною прочищення колодязя.

труби

При прокладанні стічної системи слід спиратися на такі найменші значення розмірів труб:

об'єкт Найменший діаметр, мм
Внутрішньоквартальна мережу побутового та промислового призначення 150
Вулична мережа побутового та промислового призначення 200
Внутрішньоквартальна зливова мережа 200
Вулична зливова мережа 250
Внутрішньоквартальна і вулична мережа в населених пунктах з обсягом стоків менше 300 м3 на добу 150

Крім того, СНиП регламентує ухил труб.

Воно актуальне не тільки для зовнішніх мереж: цих же значень слід дотримуватися при прокладці своїми руками внутрішньої каналізації.

  • Для труб розміром 50 мм оптимальний ухил дорівнює 0,035 (3,5 см на погонний метр).
  • Для 110 - 0,02.
  • 150 - 0,01.
  • 200 - 0,008.

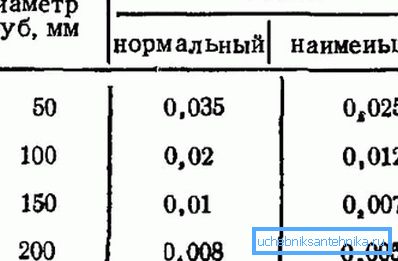

Оптимальний і мінімально допустимий ухил для найбільш ходових типорозмірів.

Санітарно-захисні зони

Їх розмір визначається як типом споруди, так і його продуктивністю.

спорудження Розмір санітарно-захисної зони в метрах при продуктивності, тис. М3 / добу
до 0,2 0,2 - 5 5 - 50 50 - 280
поле фільтрації 200 300 500 -
Хліборобське поле зрошення 150 200 400 -
біологічний ставок 200 200 300 300
Насосна станція 15 20 20 30

Яким має бути відстань від каналізації до фундаменту котеджу?

Ось параметри, яких варто дотримуватися при проектуванні автономної каналізації приватного будинку (продуктивність - менше 15 кубометрів на добу).

  • Санітарно-захисна зона поля підземної фільтрації дорівнює 15 метрам.
  • Для фільтрує траншеї або піщано-гравійного фільтру вона становить 25 м.
  • Відстійник септика можна спорудити в 5 метрах від фундаменту, а фільтруючий колодязь - в 8.

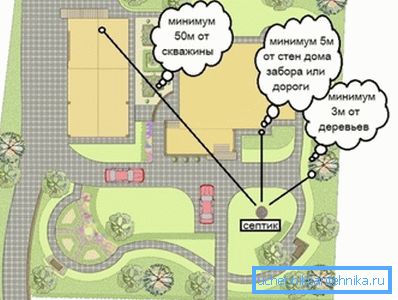

Розташування септика на присадибній ділянці.

Повороти, глибина закладення

Який найменший радіус повороту труби колектора?

  1. При її перетині до 1200 мм він дорівнює діаметру труби.
  2. Якщо труба товщі 1200 мм, мінімальний радіус повороту дорівнює п'яти її діаметрів.

Важливо: в останньому випадку на початку і в кінці кривої повороту повинні споруджуватися оглядові колодязі.

На яку мінімальну глибину можна укладати каналізацію?

Значення визначається, перш за все, глибиною промерзання грунту і досвідом експлуатації каналізаційних мереж в регіоні.

Якщо даних по експлуатації немає, мінімальна глибина закладання каналізаційних труб становить:

  • При перетині до 500 мм - на 0,3 м вище глибини промерзання грунту;
  • При більшому перетині - на 0,5 м вище рівня промерзання.

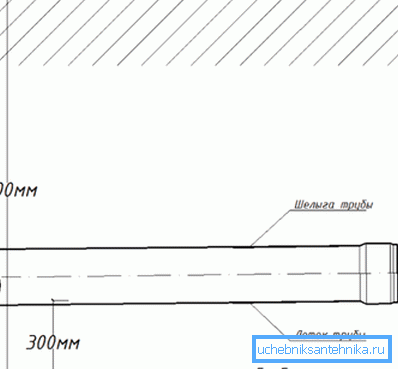

Мінімальна глибина закладення труби діаметром до 0,5 м.

В обох випадках відстань від верху труби до поверхні грунту або нульовий планувальної позначки не може бути менше 0,7 м. Ціна порушення цього правила - підвищена ймовірність перемерзання труб в пік заморозків і пошкодження проїжджаючим автотранспортом. Якщо в силу якихось причин умова нездійсненна, труби укладаються в залізобетонному лотку і додатково утеплюються.

висновок

Сподіваємося, що запропоновані увазі читача матеріали допоможуть йому в проектуванні і самостійному будівництві. Як завжди, відео в цій статті містить додаткову тематичну інформацію. Успіхів!
