Залізобетонні кільця для каналізації: підбір і використання

Залізобетонні каналізаційні колодязі відрізняються практичністю і цілком прийнятними експлуатаційними характеристиками. Вони досить просто збираються з типових елементів, і саме завдяки цій простоті дані конструкції завоювали таку значну популярність.

У нашій статті ми розповімо, як виробляються і маркуються кільця для облаштування цих колодязів, а також детально опишемо методику їх монтажу своїми руками.

Збірні елементи

Характеристики та особливості виробництва

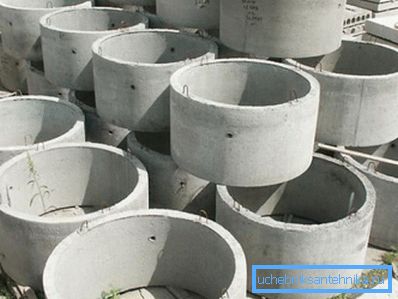

ЗБВ кільця для каналізації є штучні вироби, з яких роблять оглядові і ревізійні колодязі, що забезпечують доступ до прокладених під землею трубопроводах. Також з кільцевих елементів іноді збирають камери септиків, колодязі для водопостачання та інші конструкції (див.також статтю Пластикові каналізаційні колодязі: види і область застосування).

Методика виготовлення даних деталей практично не відрізняється від технології лиття інших бетонних блоків:

• Згідно з вимогами ГОСТ, як основна сировина використовується бетон марки не нижче В25. Морозостійкість вироби повинна складати 100 циклів і більше, а влагопроницаемость береться на рівні класу W4.
• Для додання деталі жорсткості в бетон вводиться сталева арматура. У армуванні допускається застосування гарячекатаних сталей класу від А-І до А-ІІІ, а також спеціальних марок Ат-IIIС або Ат IVС.

Процес виробництва походить за таким алгоритмом:

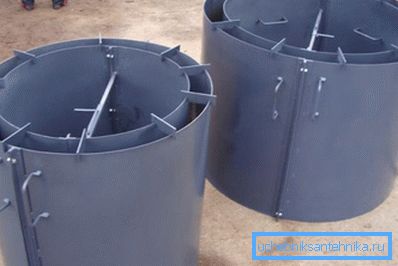

• У форму-опалубку встановлюється арматурний каркас.
• Опалубка заповнюється бетоном.
• Матеріал піддається вібраційному ущільненню, що сприяє підвищенню механічної міцності і водонепроникності деталі.
• Потім проходить первинна сушка вироби, після чого виконується розпалубка.
• Надалі кільця можуть піддавати автоклавної обробці гарячою парою, що забезпечує прискорення набору міцності.

Зверніть увагу! Як і у випадку з іншими залізобетонними виробами, ціна автоклавних кілець вище, але вони відрізняються великим терміном служби і запасом надійності.

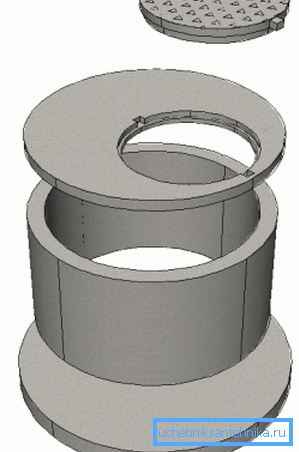

Крім кілець за такою технологією виробляються й інші деталі каналізаційних колодязів - днища, замки, кришки, добірні елементи і т.д.

Маркування та основні типорозміри

Якщо вам потрібен колодязь каналізаційний зі збірного залізобетону, то в першу чергу слід підібрати відповідні за розміром кільця. Для полегшення цього завдання варто розібратися в маркуванні таких деталей.

Згідно з прийнятими у нас стандартам (ГОСТ 23009 і пов'язані з ним документи) кожне кільце маркується за допомогою коду з декількох груп букв і цифр:

• Спочатку ставиться буквений індекс, що позначає тип вироби, а також вказується величина внутрішнього діаметра в дециметрах. Наприклад, КС10 - це «кільце стінове діаметром 1 метр».
• Далі слідує цифровий індекс, що позначає висоту (теж в дециметрах).
• Третя група символів використовується для особливих відміток. Наприклад, позначення «П» свідчить про те, що при виробництві використовувався бетон зниженою проникності.

Крім того, в маркуванні можуть використовуватись такі маркування деталей колодязя:

• Стеновое кільце - КС.
• Опорне кільце - КО.
• Добірні кільце - КД.
• Днище або нижня плита - пн.
• Опорна плита - ПО і т.д.

Нижче ми наводимо таблицю, в якій вказані габарити і маса найбільш «ходових» деталей, з яких збираються Ж Б каналізаційні колодязі:

Зверніть увагу! Повна номенклатура досить обширна і дозволяє підібрати елементи практично під будь-який розмір і конфігурацію колодязя.

Процес самостійного монтажу

Якщо ви вирішили зробити з бетонних деталей (нових або б у - їх теж можна використовувати) септик, вигрібну яму або оглядовий колодязь, то варто вивчити методику монтажних робіт. На перший погляд особливих хитрощів тут немає, але новачкові слід звернути увагу на ряд неочевидних моментів.

Отже, інструкція по зведенню каналізаційної конструкції на базі збірних кілець буде такою:

• Для початку розраховуємо необхідний нам обсяг ємності, після чого визначаємо кількість і розміри відповідних деталей. Як правило, вироби даного типу використовують цілком, без підрізування (занадто клопітно), тому для точного попадання «в розмір» купуються добірні кільця невеликої висоти.
• Потім потрібно визначитися, чи будемо ми копати котлован вручну за допомогою шанцевого інструменту, або ж орендуємо екскаватор. У другому випадку витрати зростуть на порядок, а й робота буде виконана куди швидше.

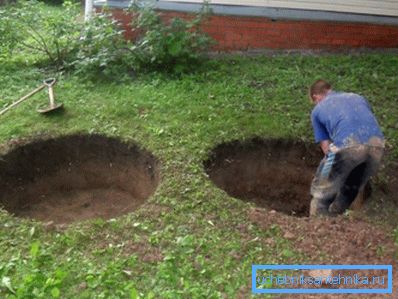

• Якщо ми вирішили, що впораємося і лопатами, то для початку викопуємо котлован на глибину одного кільця. Встановлюємо деталь в яму, а потім поступово починаємо її заглиблювати, опускаючи краю за рахунок вийнятого ґрунту.

Порада! Переміщати кільця краще за допомогою автокрана, оскільки навіть удвох-утрьох впоратися з такою масою буде складно. А якщо спробуєте перекочувати - є ризик, що деталь розколеться.

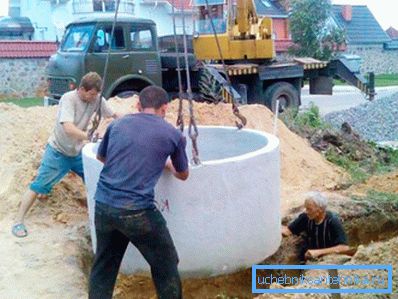

• Продовжуємо роботу, нарощуючи стінки шляхом установки нових кілець. Після досягнення потрібної глибини ретельно вирівнюємо дно, яке потім засипаємо шаром гравію і герметизируем глиною або бетоном.
• Заводимо в колодязь всі необхідні труби, проробляючи в стінках отвори за допомогою перфоратора або бура з алмазної насадкою.

Наступний дуже важливий етап - забезпечення водонепроникності всієї конструкції.

Для цього:

• У зазор між стінками котловану і бетонними кільцями засипаємо глиняно-піщану суміш. Якщо розміри зазору дозволяють, можна також обробити стінки мастикою на основі бітуму.

• Усередині ретельно замазуємо шви між деталями герметиком. Цей захисний контур доведеться час від часу підновляти.
• Далі накриваємо наш колодязь плитою з отвором для установки каналізаційного люка. Монтуємо вентиляційну трубу, якщо конструкція це передбачає.

 висновок

ЖБ кільця для каналізації досить зручні у використанні. Незважаючи на значну масу, вони дозволяють досить швидко збирати корпуси колодязів і септиків, при цьому вартість конструкції виходить цілком прийнятною.

Якщо дані елементи вас зацікавили, рекомендуємо вивчити їх більш детально, переглянувши відео в цій статті.
