Зовнішні мережі каналізації: структура та нормативні вимоги

Як влаштована стічна система за межами будинку? Які матеріали використовуються для її будівництва? Чи існують якісь СНиП на зовнішні мережі каналізації? Давайте спробуємо розібратися.

Пристрій: просто про складне

Для початку давайте з'ясуємо, як все влаштовано.

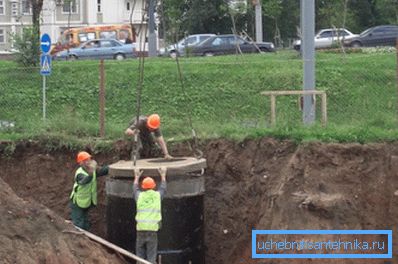

Покинувши стічну систему будинку, рідкі стоки потрапляють в колодязь. Типова схема з'єднання стінок колодязя з випуском гранично проста: труба проходить через отвір в залізобетонному кільці; місце входу герметизується цементно-піщаним розчином.

Дно колодязя являє собою бетонний лоток, що направляє стоки до з'єднує колодязі між собою трубі. Як правило, кількість колодязів відповідає кількості під'їздів багатоквартирного будинку. Напрямок руху стоків вибирається з урахуванням рельєфу місцевості.

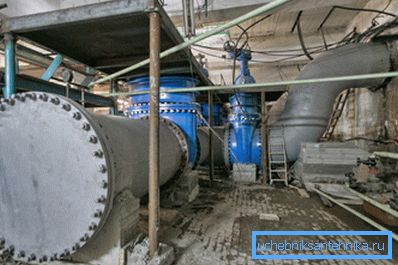

Капітан Очевидність підказує: при відсутності ухилу або необхідності змусити стоки рухатися в напрямку піднесення місцевості рух стоків можна забезпечити, варіюючи глибину колодязів. Крім того, в окремих випадках ділянки каналізації робляться напірними; за підйом каналізаційних стічних вод відповідають фекальні насоси.

У міру об'єднання потоків стічних вод діаметр з'єднують колодязі труб збільшується. Все скиди району або декількох районів міста об'єднуються в колекторі - Самою Великий Трубе, несучої вміст до очисних споруд. Там стічні води фільтруються, знезаражуються і скидаються на рельєф або в будь-який місцевий водойму.

Які матеріали використовуються при будівництві різних об'єктів каналізації?

• Традиційний матеріал для стінок колодязів - червона керамічна цегла - близько півстоліття тому змінили залізобетонні кільця; Зараз їх поступово витісняють поліетиленові і поліпропіленові колодязі.
• Труби виготовляються з чавуну і пластиків - поліетилену, поліпропілену і полівінілхлориду. Рідше застосовуються азбестоцемент, кераміка і залізобетон.

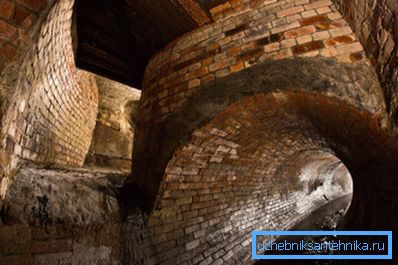

• Залізобетонні і керамічні труби використовуються і для спорудження колекторів. Крім них, у багатьох містах можна зустріти колектори з цегляними склепіннями і монолітні залізобетонні конструкції.

Нормативні вимоги

Нам належить вивчити два документа, що мають пряме відношення до цікавить нас тематики.

1. СНиП на зовнішні мережі водопроводу і каналізації має номер 3.05.04-85 і був введений в дію ще в 1986 році.
2. Крім того, прокладання зовнішніх мереж каналізації регламентується зводом правил СП 32.13330.2012. Він заявлений як актуалізована версія виданого одночасно з попереднім СНиП 2.04.03-85.

Давайте виділимо з тексту ключові моменти.

СНиП 3.05.04-85

Прокладка зовнішніх мереж водопроводу та каналізації з використанням розтрубних труб на місцевості з ухилом виконується з їх орієнтацією розтрубом вгору по схилу.

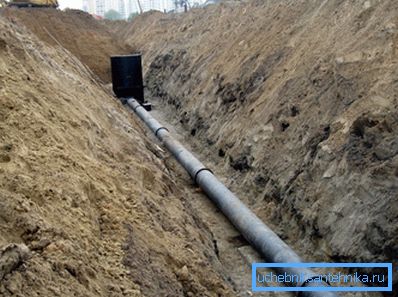

Прямолінійність ділянки каналізації між колодязями перевіряється за допомогою дзеркала на просвіт. Допустиме відхилення по горизонталі - не більше чверті діаметра, або не більше 5 см в кожну зі сторін; відхилення по вертикалі не допускаються. Перевірка кожної ділянки проводиться двічі - до і після засипки трубопроводу.

Відхилення верху каналізаційної труби від проектного положення не може перевищувати 30 міліметрів незалежно від довжини ділянки.

Розтрубні з'єднання при укладанні центруються таким чином, щоб ширина зазору була постійною.

При перервах в укладанні торці труб заглушуються.

З'єднання з розтрубними ущільнювачами можна стикувати примороженими.

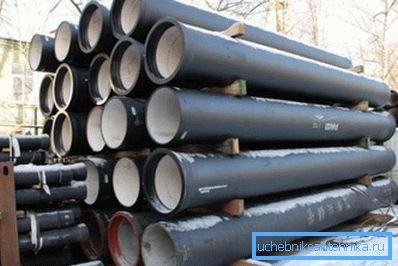

чавунні труби

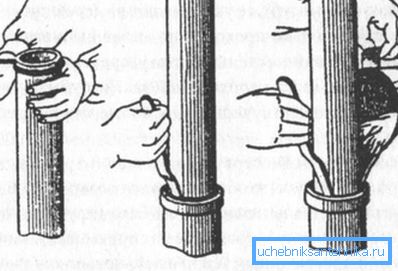

Розтрубні з'єднання чавунних труб герметизуються КАБОЛКА (просмоленому або бітумізованим пеньком). Закладення бажано захищати азбестоцементних замком. Крім того, допускається використання герметиків і гумових кілець ущільнювачів.

Глибина загортання розтруба регламентується документом.

азбестоцементні труби

Величина зазору між торцями стикуються труб становить:

• При діаметрі до 300 мм - 5 мм.
• При діаметрі понад 300 мм - 10 мм.

Перед з'єднанням каналізаційних труб муфтою слід зробити позначки, що вказує початкове і робоче становищем муфти.

З'єднання асбестоцементного ділянки з чавунним виконується з використанням чавунної фасонини.

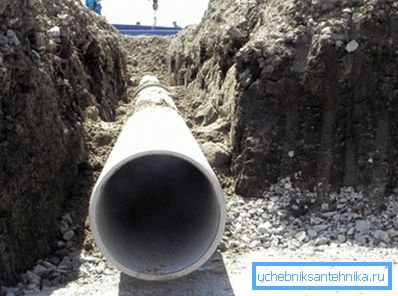

Бетонні та залізобетонні труби

Вони використовуються переважно для зливової каналізації.

Величина зазору між торцем і наполегливої ​​поверхнею на розтрубному з'єднанні становить:

• Для напірної каналізації діаметром до метра - 12-15 мм, понад метр - 18-22.
• Для безнапірної каналізації діаметром до 700 мм - 8-12 мм, понад 700 мм - 18-22.
• Для фальцевих з'єднань - до 25 мм незалежно від діаметра.
• Способи герметизації стиків аналогічні описаним для чавунних труб - з однією поправкою: рекомендується використання тільки полісульфідних герметиків. Глибина загортання регламентується і в цьому випадку:

Зверніть увагу: для водостічних трубопроводів допускається закладення розтруба на всю глибину цементним розчином класу В7,5. При приготуванні розчину своїми руками на 1 частину цементу береться 5,24 частини піску.

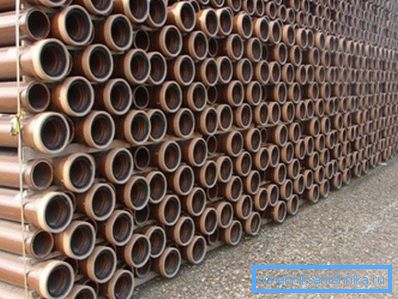

кераміка

Зазор між торцями при діаметрі до 300 мм становить 5-7 мм, при великих діаметрах - 8-10.

Для ущільнення розтрубів можуть використовуватися:

• Уже знайома нам каболка з пристроєм замка з цементного розчину класу В7,5.
• Асфальтова мастика (при температурах стоків не вище 40 С).
• Полісульфідні герметики.

Інструкція по підбору глибини закладення присутній і тут:

пластики

Пластикова каналізація в останні роки істотно змусила потіснитися конкуруючі рішення. Основна причина її популярності - ціна: скажімо, труби з ПВХ обходяться дешевше чавунних в 3-5 разів.

Інформація, що міститься в СНиП інструкція по монтажу відноситься до труб з поліетилену і полівінілхлориду.

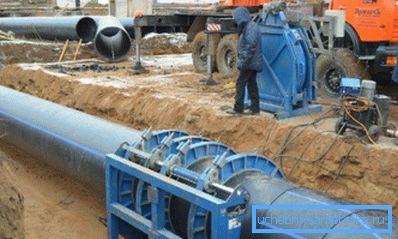

• З'єднання поліетиленових трубопроводів виконуються методом контактного зварювання встик або враструб. При цьому різні види поліетилену (ПНД і ПВД) з'єднувати між собою не можна.

• Будівництво зовнішніх мереж водопроводу та каналізації з використанням поліетиленових труб і фасонини можна вести при температурах не нижче +10 С. В морози зварювання виконується в утепленому приміщенні (наприклад, у пересувній наметі з обігрівом дизельної теплової гарматою).
• Місце зварювання повинно бути захищене від попадання пилу і контакту зі снігом або дощем.
• Трубопроводи з ПВХ з'єднуються на клею або за допомогою гумових ущільнювачів. Для склеювання використовується клей ГИПК-127. Місце склейки не повинно піддаватися механічним впливам протягом 15 хвилин; гідравлічні випробування проводяться не раніше, ніж через добу.

Важливий момент: температура, при якій виконується склеювання, теж лімітована. Вона повинна становити +5 - +35 градусів.

випробування

Як випробовуються зовнішні мережі водопостачання та каналізації?

Напірні трубопроводи випробовуються гідравлічно, закачуванням води. Однак при наявності технічних складнощів з її подачею випробування деяких трубопроводів можуть бути проведені повітрям.

В яких саме випадках допустимі випробування пневматичним способом?

• При робочому тиску азбестоцементних, залізобетонних і чавунних трубопроводів до 5 атмосфер.

• При робочому тиску підземних сталевих труб до 16 атмосфер, надземних - до 3. Втім, прокладка каналізації сталевими трубами - рідкісне виключення.

Довідка: надлишковий тиск в 1 атмосферу (1 кг / см2) піднімає водяний стовп на висоту 10 метрів. Таким чином, повітрям може проходити випробування напірна каналізація з перепадом висот до 50 метрів.

Випробування виконуються в два етапи:

1. Після стикування всіх з'єднань і часткової засипки грунтом (до половини вертикального діаметра). При цьому з'єднання повинні бути доступні для огляду.

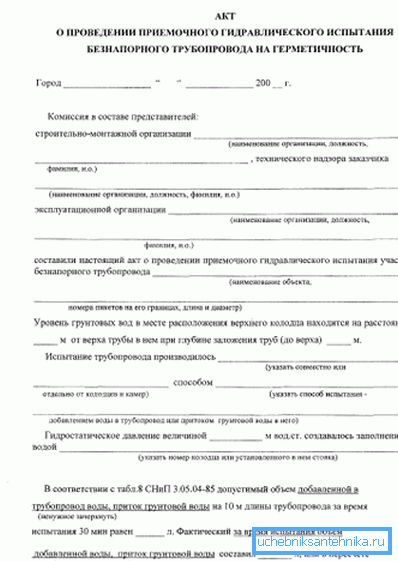

2. Після остаточного засипання проводиться повторне випробування - вже в присутності замовника і представників експлуатаційної організації.

Що з безнапірними трубопроводами, до яких в основній масі відноситься каналізація?

Якщо спростити наведені в документі формулювання, то перевірка герметичності може проводитися двома способами:

1. При низькому рівні ґрунтових вод (в сухих грунтах) трубопровід заповнюється водою. Її рівень не повинен впасти в процесі випробувань.
2. При високих грунтових водах, навпаки, про герметичності буде свідчити відсутність води в трубах.

За погодженням із замовником випробування трубопроводу може бути вибірковим.

СП 32.13330.2012

Яким вимогам повинні відповідати зовнішні каналізаційні мережі згідно СП 32.13330.2012?

При проектуванні системи каналізації повинна розглядатися можливість використання очищених стоків для водопостачання виробництв і зрошення сільгоспугідь або озеленення.

При підключенні до каналізаційної мережі підприємств за межами їх території споруджуються контрольні колодязі.

У ряді випадків необхідно передбачати установку лічильника стоків:

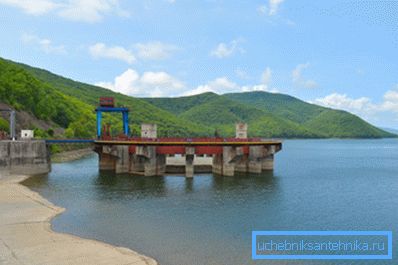

• Якщо підприємство не має централізованого водопостачання або забезпечується водою з декількох джерел;

• Якщо виробничий процес має на увазі дисбаланс між споживанням і скиданням води більше п'яти відсотків.

Об'єднувати стоки декількох підприємств допускається, але тільки після проходження ними контрольних колодязів.

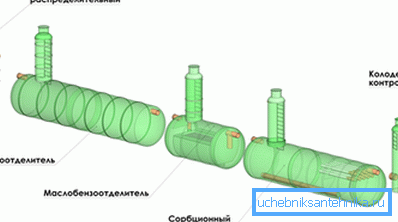

Ступінь очищення стоків регламентується муніципальними службами. У разі невідповідності стічних вод цим вимогам робота по їх попередньому очищенні покладається на підприємство.

Стоки з деяких територій не можуть скидатися в зливову каналізацію без попередньої очистки.

У список входять:

• Промзони підприємств;
• автобази;
• Автозаправки;
• Будівельні майданчики;
• Автобусні станції та автостоянки;
• Торгові центри;
• Склади.

Для забезпечення безперебійної роботи каналізації документом настійно рекомендується ряд заходів:

1. Дублювання джерел енергопостачання на напірних ділянках. Як дублюючого джерела можуть використовуватися автономна електростанція або акумуляторна батарея.
2. Дублювання комунікацій і улаштування обвідних ліній для вирішення проблеми залпових скидів.
3. Пристрій буферних ємностей, знову-таки заповнюються при залповому скиданні і відкачуваних пізніше в нормальному режимі.
4. Секціонування ділянок каналізації з можливістю посекційно виведення з експлуатації для ремонту або обслуговування.

Найменші діаметри труб для самопливної каналізації визначаються обслуговується об'єктом:

висновок

Сподіваємося, що наведена інформація і нормативні посилання будуть корисними читачеві. Як завжди, додаткові матеріали по влаштуванню зовнішньої каналізації можна знайти в відео в цій статті. Успіхів!
