Зовнішня каналізація: як швидко і недорого побудувати

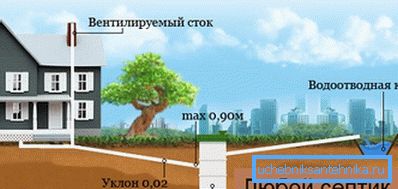

Система відведення стічних вод з приватного житлового будинку, на відміну від квартири, складається з трьох основних елементів. Одним з них є зовнішня каналізація. Незважаючи на гадану простоту, інструкція по прокладці зовнішнього трубопроводу має безліч нюансів і особливостей, про які й піде мова нижче.

використовувані матеріали

До того як починати монтаж зовнішньої каналізації, слід визначитися з матеріалом, з якого виготовляються необхідні для цього каналізаційні труби, фітинги і фасонні деталі.

В даний час застосовується:

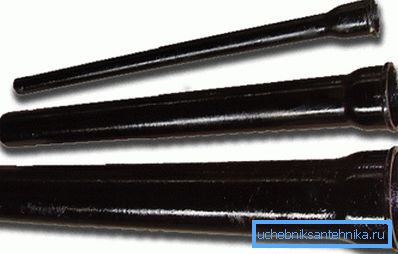

• чавун - труби важать досить багато, мають шорстку внутрішню поверхню, що сприяє утворенню каналізаційних засмічень, а для монтажу вимагають використання спеціалізованої інженерної техніки;
• бетон - масивні конструкції, які рідко використовуються для будівництва індивідуальних зовнішніх каналізаційних мереж;
• кераміка - непоганий варіант, але вироби дуже крихкі і можуть бути пошкоджені в процесі укладання;
• азбестоцемент - труби з нього теж досить крихкі і останнім часом практично не застосовуються з огляду на появу більш сучасних матеріалів;
• пластик;
• склопластик.

Особливого поширення отримав пластик.

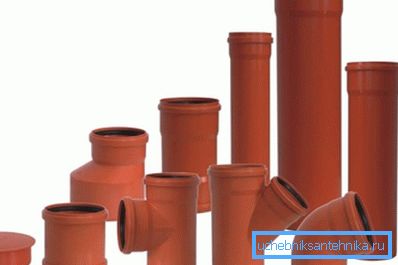

Такі труби і фітинги:

• мають невелику вагу;
• мають гарну міцність;
• стійкі до впливу хімічних речовин;
• для монтажу не вимагають наявності спеціального обладнання;
• гладка внутрішня поверхня запобігає утворенню засмічень;
• матеріал здатний переносити низькі температури навколишнього повітря.

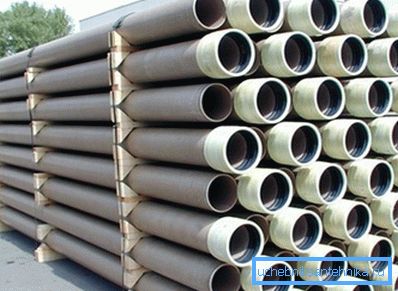

Що стосується склопластику, то пристрій зовнішньої каналізації з цього матеріалу також можливо, але ціна подібних деталей буде набагато вище.

Існує кілька різновидів пластикових труб:

• поліпропіленові;
• поліетиленові;
• поліетілхлорідние - оптимальний варіант, так як витримує низьку температуру навколишнього повітря і високу - протікає по ним рідини.

Порада! Для монтажу каналізаційного трубопроводу, що з'єднує внутрішню каналізацію з септиком, досить використовувати пластикові вироби діаметром 110 мм. У разі коли труба буде піддаватися зовнішнім навантаженням, придбайте двошарові гофровані деталі.

Дуже корисною буде кошторис на зовнішню каналізацію, де відображено вартість придбаних матеріалів і послуг з монтажу. Деякі передбачені нею роботи можна зробити самостійно, що заощадить вам гроші.

процес монтажу

Вимоги нормативних документів

При створенні даної інженерної мережі слід дотримуватися певних норм, закріплених відповідними документами. СНиП на зовнішній водопровід і каналізацію будівель мають номер 3.02.01-87.

Розглянемо основні вимоги зазначених вище правил:

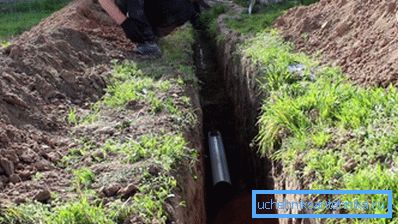

1. Ширина траншеї для труби повинна бути зручною для прокладки. Мінімальна відстань між бічною стінкою котловану і трубопроводом становить 20 см (для труб розміром до 220 мм) і 35 см для великих деталей.
2. Дно траншеї повинно бути рівним, не мати ділянок промерзлій грунту, каменів і твердих включень, на які буде лягати каналізаційний трубопровід. Всі такі місця слід присипати пухким грунтом.
3. Для облаштування подушки необхідно застосовувати пісок або щебінь з фракцією не більше 20 мм. Товщина шару - 15-20 см. У місцях знаходження фасонних деталей слід зробити приямки, які дозволять розташувати трубу рівно.
4. Вийнятий грунт можна використовувати для зворотної засипки труби в разі, коли він не містить камені та інші елементи, здатні зруйнувати пластик. Також грунт повинен бути придатна для ущільнення. В іншому випадку необхідно застосовувати пісок.
5. Ущільнювати необхідно кожен шар товщиною до 10 см.

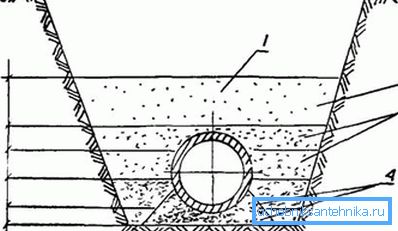

Зовнішня каналізація по СНиП засипається за наступною схемою (див. Ілюстрацію):

1. Зона, де трамбування заборонена.
2. Місце у верхній частині, де ущільнення можливо вручну.
3. Простір, що вимагає ретельної пошаровим трамбування.
4. Подушка, ущільнена за допомогою спеціальних ручних інструментів.

процес монтажу

Зовнішня каналізація може бути прокладена своїми руками. Для цього не потрібно володіти спеціальними знаннями і спеціальними навичками.

Розіб'ємо опис роботи з конструювання системи на кілька етапів:

1. Дно заздалегідь викопаній траншеї засипається шаром піску товщиною від 150 до 200 мм, який ретельно трамбується вручну (без використання спеціальних машин).

1. Для монтажу трубопроводу використовуються ПВХ-труби і фітинги оранжевого кольору. Всі торці і розтруби повинні бути ретельно очищені від бруду і пилу.
2. Починати роботу слід від фундаменту будинку і поступово рухатися до накопичувального колодязя або септика. Якщо труба внутрішньої каналізації виведена назовні, досить просто одягнути розтруб зовнішньої деталі на торець. В іншому випадку потрібно провести свердління отвору, установку сполучної труби і закріплення її за допомогою цементного розчину або герметика.

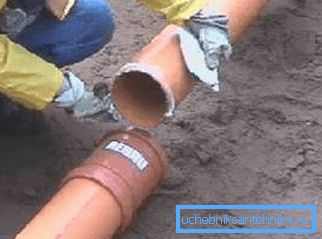

1. Щоб з'єднати елементи між собою, досить вставити гладкий кінець одного з них в розтруб іншого. Герметичність забезпечить наявний там гумовий ущільнювач. Його для надійності можна змастити силіконом або рідким милом.

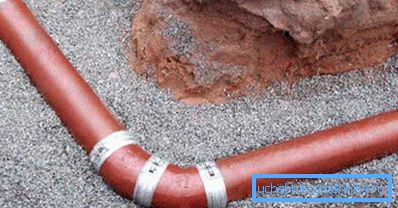

1. Приєднана до вихідного патрубка труба укладається на піщану подушку. Пам'ятайте, що для нормальної роботи системи слід дотримуватися ухил - 2 см на кожен метр трубопроводу.

1. Якщо необхідно змінити напрямок руху каналізаційної труби, використовуються відводи. Робіть плавні закруглення (15, 30 або 45 градусів).

Зверніть увагу! Якщо довжина водовідвідної системи перевищує 12 метрів, потрібно облаштовувати ревізійні колодязі, через які здійснюється прочищення зовнішньої каналізації. Мінімальна довжина між ними - 15 метрів або на кожному 90-градусному повороті.

1. На відміну від системи внутрішньої каналізації, стикування слід виробляти впритул, так як зовнішня система не схильна до великого температурного розширення.
2. Сполучені і укладені на дно під ухилом труби засипаються з боків піском з проміжною ручним трамбуванням. Верхній шар, що покриває трубу, ущільнювати не потрібно.

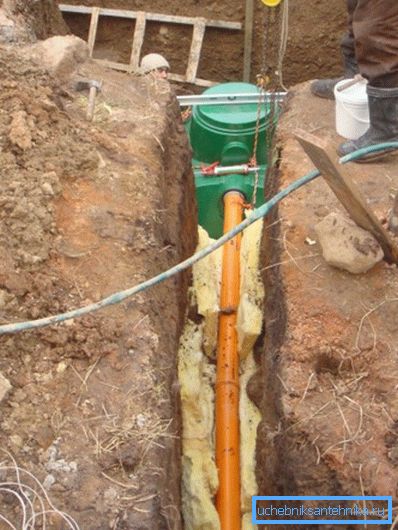

3. Для утеплення системи можна використовувати спінений поліетилен. Це дозволить уникнути замерзання каналізаційних стоків в зимовий час при недостатньому поглибленні трубопроводу.

1. Зверху труба засипається шаром піску товщиною до 15 см, потім в траншеї прокладається електричний кабель в гофре, необхідний для живлення устаткування септика або станції біологічної очистки, після чого на пісок насипається вийнятий грунт.

1. Пам'ятайте, що з часом траншея дасть усадку, тому краще насипати грунт з гіркою.

Облаштування відвідного трубопроводу

Для видалення очищеної в стічну канаву використовується труба діаметром 160 мм, також укладається в траншею.

Суть роботи полягає в наступному:

1. На дно заздалегідь виритого котловану насипається піщана подушка. Потім пісок трамбується.
2. Труби з'єднуються між собою і укладаються на підготовлену основу. Пам'ятайте, що тут також необхідно дотримуватися ухил, що дозволяє воді витікати під впливом сили тяжіння.
3. Торець трубопроводу виводиться в спеціальну канаву.
4. Останній етап - засипка труби піском, який потім покривається вийнятим раніше грунтом.

Зверніть увагу! Скидання води можливий тільки зі станції біологічного очищення. Лише вона забезпечує фільтрацію рідини до 95%, що запобігає забрудненню навколишнього середовища.

Корисні поради

При проектуванні і будівництві зовнішньої каналізації враховуйте наступні нюанси:

• кількість поворотів трубопроводу, а також стиків різних елементів і фасонних деталей повинно бути мінімальним;
• розтруби труб повинні бути спрямовані назустріч потоку води;
• фітинги та розтруби не можна укорочувати;
• для контролю за ухилом труби в траншеї рекомендується закріпити горизонтальний шнур.

Щоб уникнути утворення льоду в каналізаційній системі, труби рекомендується утеплювати. Для цього, як уже згадувалося, використовується спінений пінопласт. Але можна застосовувати і інші матеріали, в тому числі гріє електричний кабель (необхідний, коли каналізаційна система прокладається вище глибини промерзання грунту).

висновок

Зовнішня каналізація - дуже важливий елемент системи відведення брудної води. Порушення в її функціонуванні призводять до непрацездатності всієї мережі, а усунути проблему часом буває дуже складно. Тому скрупульозно і ретельно підходите до виконання всіх видів робіт, описаних вище. Більш детально про монтаж каналізаційних систем можна дізнатися з відео в цій статті.
